Epson新款多頻率可程式化電壓控制石英晶體振盪器

本文作者：Epson 點擊： 2014-05-12 16:00

前言：

全球最低抖動和最省電可程式化電壓控制晶體振盪器

2014年5月12日--全球石英元件領導廠商精工愛普生（東京證交所[TSE]代號：6724，簡稱Epson）於日前發表兩款低抖動可程式化電壓控制石英晶體振盪器（VCXO*1）。VG7050EAN及VG7050ECN兩款新產品可程式化頻率範圍介於50 MHz到800 MHz之間，且為業界可程式化VCXO當中抖動值最低（622.08 MHz下為0.27 ps）、耗電量最低（3.3V下為70 mA）的產品。

VG7050EAN （左）及VG7050ECN （右）可程式化電壓控制石英晶體振盪器

Epson VG7050EAN以及VG7050ECN「多頻率」可程式化VCXO用於光傳輸設備*2，並以單一振盪器支援多項協定和線路速率。早期產品皆使用單一或是多個固定頻率振盪器，但是前者變更頻率時需同時更換振盪器，後者則會增加電路板空間並提高成本。

為解決上述問題，Epson整合具備高準確性和穩定性的高頻基本波（HFF）晶體*3，進而研發低抖動低耗電之可程式化VCXO，其基本頻率*4大於100 MHz並使用低抖動分數N分頻鎖相迴路積體電路（fractional-n PLL IC）*5。Epson高頻基本波晶體技術比三次諧波晶體更可靠，其相位雜訊和抖動情形也勝於低頻基本波石英晶體。因此，Epson VG7050EAN以及VG7050ECN可達到全球最低抖動（0.27 ps），不論是在同步光纖網路（SONET／622.08 MHz）或乙太網路（Ethernet／156.25 MHz）頻率下皆超越其他可程式化VCXO。

VG7050EAN以及VG7050ECN的頻率和絕對頻率可變範圍（APR）皆為出廠時編程。預設值可以透過內部整合電路介面（I2C bus）重寫，方便使用者自訂所需輸出頻率和APR。為了簡化多重協定設計，VG7050ECN可透過腳位選擇四組輸出頻率。

展望未來，Epson將持續運用獨特的技術優勢，發展微製程加工技術和半導體科技，期盼能提供客戶安全、使用方便、可靠的元件解決方案。

相關連結
VG7050EAN:http://www5.epsondevice.com/en/quartz/product/osc/vcxo/vg7050ean.html
VG7050ECN:http://www5.epsondevice.com/en/quartz/product/osc/vcxo/vg7050ecn.html

功能以及規格

產品功能
1. 低雜訊低抖動
產品使用HFF晶體，可在大於100 MHz的基本頻率下振盪。高頻基本波晶體結合Epson研發之分數N分頻鎖相迴路，進而達成低抖動、晶體單位頻率最適化、以及整數倍偽波抑制電路。

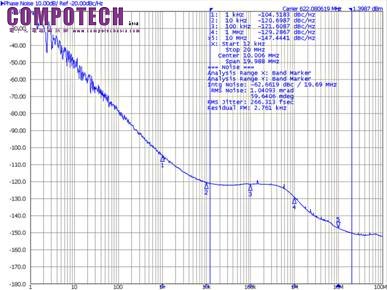

輸出條件為622.08 MHz之相位雜訊

2. 低電流消耗量
最大電流消耗量為90 mA （包含LVPECL的終端負載驅動電流）。Epson VG7050EAN以及VG7050ECN與業界同級產品相比耗電量最低。
3. 頻率可程式化
輸出頻率設定範圍介於50 MHz和800 MHz之間。
4. APR可程式化
使用者可以透過12個步驟在介於0至±180 × 10-6的範圍內選擇需要的絕對頻率可變範圍（APR）。

主要規格 Main specifications

Product name	VG7050EAN	VG7050ECN
Output frequency	50 MHz to 800 MHz
Supply voltage	2.5 V ±5% / 3.3 V ±10%
Operating temperature range	-40°C to +85°C
Frequency tolerance	±50×10^-6
Current consumption during operation	70 mA, typ. （at 622.08 MHz output） 90 mA, max. （when driven at 3.3 V）
Phase jitter	0.27 ps, typ. （at 156.25 or 622.08 MHz output）
External dimensions	7.0 × 5.0 × 1.5 mm, typ. （7050 size）
Output	LVPECL
Absolute pull range (APR)	0 to ±180 × 10^-6 Control voltage: 0.25 V to 2.25 V （when driven at 2.5 V） 0.3 V to 3.0 V （when driven at 3.3 V）
Frequency setting when power is supplied	1 type	Use special pin to select 1 setting from among 4 types

專有名詞
*1 VCXO （可程式化電壓控制晶體振盪器）：輸出頻率可透過外部電壓控制調整的石英晶體振盪器
*2 光傳輸設備：使用光傳輸訊息的元件和系統。光通訊設備用於核心網、城域網、有線電視和影像訊號、區域網路、以及存取網路。
*3 HFF （高頻基本波）晶體：HFF為經過光刻製程的反向晶體晶片，會在高頻基本波下振盪。
*4 基本頻率：基本頻率即晶體單位震動模式的最低諧振頻率（一次諧波）。
*5 分數N分頻鎖相迴路積體電路：鎖相迴路積體電路，可以根據參考時鐘訊號的特定頻率，透過分數比例產生所需輸出頻率，進而達成非整數乘法。
