凌力爾特100V 微功率電壓監視器為高壓設計提供 1.4%量測精度

本文作者：凌力爾特點擊： 2015-03-30 11:12

前言：

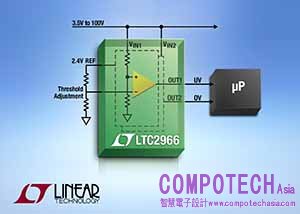

2015年3月30日--凌力爾特 (Linear Technology Corporation) 日前發表3.5V 至100V單通道及雙通道電壓監視器LTC2965 及 LTC2966，元件只耗 6µA 的靜態電流。替代性電壓監視解決方案通常需要低功率比較器、驅動比較器之高輸入電壓LDO和平移所監視之電源軌的高值電阻分壓器，而這些都增加了電路板的空間及功耗，並使監測精度降低。LTC2965/ LTC2966可透過具空間效益的3mm x 3mm封裝整合所有需直接連接高電壓軌的零組件，避免分立式解決方案的主要缺陷。每個元件包括電阻可編程門檻輸入，以在整個溫度範圍透過±1.4% 以內的精度達到正或負電源端的簡易欠壓、過壓、或視窗監測。

除了高電壓輸入，LTC2965 / LTC2966包括可調極性欠壓/過壓比較器輸出，其可被上拉至達100V的電壓。所有高壓接腳額定為140V，可耐高壓瞬變而不會損壞。內建的高阻值分壓器具備可選擇比例，相較於使用外部高阻值電阻的解決方案可提供更高的精度、更節省功耗和及更高彈性。門檻編程可使用低值分立電阻搭配配置針腳，以調整比較器門檻和設定輸出極性。內建的緩衝參考可針對外部電阻分壓器提供方便的低壓偏置。高和低門檻輸入針腳透過簡易設定每個針腳上不同的電壓，而提供了一個彈性和廣泛的遲滯範圍。如果滯後值不具關鍵性，其中的一個輸入可接地以選擇一內部default遲滯電壓。LTC2965 / LTC2966的小尺寸、寬廣工作範圍和低功耗非常適合各種應用，包括電池供電設備、電信系統和汽車和工業電子。

LTC2965 及 LTC2966 目前供貨商業、工業及汽車等級，分別具備0°C 至 70°C、 –40°C 至 85°C及 –40°C 至125°C操作溫度範圍。LTC2965 目前供貨8接腳 3mm x 3mm DFN 或MSOP-16 封裝，LTC2966 供貨16接腳 3mm x 3mm QFN 或 20-接腳SO 封裝，千顆量購計之單價為 $2.44 (LTC2966) 及 $1.98 (LTC2965) 美元起，更多資訊請參閱 www.linear.com/product/LTC2966.

LTC2965-66特性摘要
• 寬廣操作範圍：3.5V 至 100V
• 靜態電流：6μA(典型值)
• 可調遲滯及門檻範圍
• 內部高值電阻分壓器
• 單通道(LTC2965) 或雙通道 (LTC2966)電壓監視器
• 極性選擇
• 高壓額定輸出
• 可調或內建遲滯

※相關美金報價資訊僅供參考，各地價格因稅及匯率等影響而異，詳情請洽各分公司。
