凌力爾特同步降壓LED 驅動器可提供達40A 的LED 電流

本文作者：凌力爾特點擊： 2015-03-31 10:36

前言：

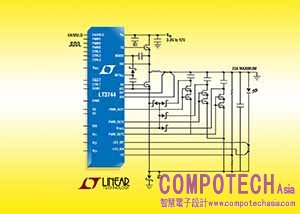

2015年3月31日--凌力爾特(Linear Technology Corporation)日前發表同步降壓DC/DC 轉換器LT3744，該元件專為提供驅動高電流LED之定電流而設計。此元件的3.3V至36V輸入電壓範圍，使其非常適合包括工業、DLP投影和建築照明等多種應用。LT3744可從標稱12V輸入提供高達20A(80W)的連續LED電流，在脈衝LED應用中，並可從12V輸入提供高達40A的LED電流或160瓦。元件可提供達95％之效率，並且不需外部散熱片。

LT3744的峰值電流模式控制器可在從 VEE 至 VIN 的寬廣輸出電壓範圍內保持 ±3% 的 LED 電流調整率。此外，其可致能獨特負降壓架構，使單一共陽散熱片可用於 RGB LED。頻率調節針腳讓使用者能將頻率設定於100kHz至1MHz間，因此可在最佳化效率之際，同時最大限度地減小外部元件尺寸。結合5mm x 6mm QFN封裝，使LT3744能提供一非常精小的80瓦LED驅動器解決方案。

LT3744提供PWM和CTRL調光，可於4個LED電流位準提供3000:1的調光能力，因此非常適合如DLP投影機所需之混色應用。此外，LT3744的獨特架構使其能於2微秒內轉換於兩個調節的LED電流位準間，因此能針對RGB應用提供更精準的混色。而維持於±3％的LED電流精準度，更可確保最精準的LED亮度。其他功能包括輸出電壓穩壓、開路LED保護、短路LED保護、open-drain輸出錯誤旗標、頻率同步化和過熱關機。

LT3744供貨36接腳5mm x 6mm QFN 封裝，目前提供兩種溫度等級，延展及工業等級版本可操作於–40°C 至125°C (接面溫度)。千顆量購計之單價為$4.55 美元起。所有版本均已供貨，如需更多資訊，請參閱www.linear.com/product/LT3744.

LT3744特性摘要
• 非常適合以單一步階驅動高達 40A LED
• 高達 3000:1 的 PWM 調光
• 20:1 類比調光
• ±3% 電流調節精準度
• ±3% 電壓調節精準度
• 獨特的負輸出降壓架構允許單一共陽散熱片用於 RGB LED
• 3.3V 至 36V 輸入電壓範圍
• 具 DC LED 電流感測功能的峰值電流模式
• 開路和短路 LED 保護及故障報告功能
• 浮動 LED 驅動器允許單一電源解決方案採用三種不同的調節電流來驅動多彩色 LED 或單個 LED
• 散熱加強型 5mm x 6mm QFN 36 接腳封裝

※相關美金報價資訊僅供參考，各地價格因稅及匯率等影響而異，詳情請洽各分公司。

關於凌力爾特
凌力爾特(Linear Technology Corporation )為 S&P 500 公司之一，三十年來致力為全球主要公司設計、製造及行銷廣泛的高效類比IC，該公司的產品在類比世界和數位電子產品間提供了關鍵的銜接，包括通訊、網路、工業、汽車、運算、醫療、儀器、消費性，以及軍事和航太系統。凌力爾特之產品涵蓋電源管理、資料轉換、訊號處理、RF和介面IC、µModule子系統，以及無線感測網路產品。如需更多資訊請參閱www.linear.com
