凌力爾特60V LED 驅動器內建 4A 開關及PWM 產生器

本文作者：凌力爾特點擊： 2015-04-14 10:26

前言：

82015年4月14日--凌力爾特(Linear Technology)日前發表電流模式升壓DC/ DC轉換器LT3952，元件具有內部60V、4A DMOS電源開關，專門設計以在多個配置中驅動高功率LED。LT3952結合了輸入及輸出電流調節迴路與輸出電壓調節，以操作為彈性電流/電壓源。3V至42V輸入電壓範圍使其非常適合多種應用，包括汽車、工業和建築照明。

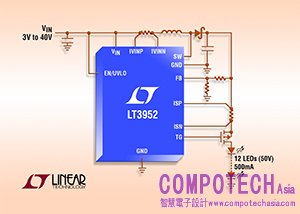

LT3952可從標稱12V輸入驅動多達16顆350mA的白光LED，提供超過15瓦功率。元件內建高壓端電流感測，可運用升壓、降壓、升降壓模式或SEPIC架構。內部展頻頻率調變可將EMI的顧慮降至最低。LT3952可於升壓架構下提供超過94％的效率，因此無須外部散熱片。內部LED 短路保護可提供大多數應用所需的更高可靠性。頻率可調針腳允許用戶將頻率設定於200kHz和3MHz之間，因此可最佳化效率，並將外部零組件的尺寸和成本縮減至最小。 LT3952可提供超過90%的效率，並可於極小方案中提供2MHz切換。透過TSSOP-28E封裝更提供一非常精小的高功率LED驅動器方案。

LT3952 擁有用於PMOS LED斷開切換的閘極驅動器，利用外部PWM訊號可提供高達4000:1的調光比。對於不苛求調光之應用，CTRL針腳可用來提供10:1的類比調光範圍。內部PWM產生器並可用來提供達5:1的調光比。定頻、電流模式架構可在寬廣的電源和輸出電壓範圍內穩定操作。輸出短路保護、開路LED保護更強化了系統的可靠性。其他特性包括頻率同步化，展頻頻率調變、可編程 VIN 欠壓及過壓保護、以及輸入限流及監視器。

LT3952EFE 供貨散熱加強型 28接腳 TSSOP封裝。目前提供三種溫度等級版本，分別為–40°C至 125°C (接面溫度)的延展型及工業等級版本，以及高溫等級的40°C至150°C版本元件。千顆量購之單價為$3.95美元起。所有版本均可供貨。更多資訊請參閱www.linear.com/product/LT3952

LT3952特性摘要
• 4000:1 True Color PWMTM 調光
• 4A、60V 內部 DMOS 開關
• 寬廣輸入電壓範圍：3V 至 42V
• 利用監視器提供 0V 至 60V 輸出電流調節
• 用於 PWM 和輸出斷開的 PMOS 開關驅動器
• LED 短路保護和/ SHORTLED 標記
• 內部展頻頻率調變
• 定電流和定電壓調節
• 輸入電流限制和監視器
• 可調頻率：200kHz 至 3MHz，可同步至一個外部時脈
• 10:1 類比調光
• 具 OPENLED 標記的可編程 LED 開路保護
• 可編程 VIN 欠壓和過壓鎖住
• 採用 28 接腳 TSSOP 封裝
