凌力爾特16位元 2.7Gsps DAC 提供 80dB 無雜散動態範圍

本文作者：凌力爾特點擊： 2015-05-12 11:15

前言：

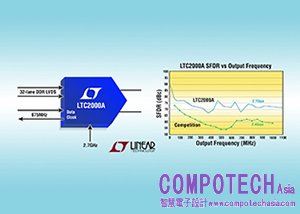

2015年5月12日--凌力爾特 (Linear Technology Corporation ) 日前發表16位元2.7Gsps 數位類比轉換器LTC2000A，元件是專門針對高階寬頻有線及無線通訊及雷達應用而設計，於50MHz輸出具備80dBc SFDR卓越頻譜純度，而於1080MHz 輸出則具備72dBc SFDR，因此符合大多數嚴峻的高階應用需求。元件從DC到1080MHz輸出擁有優於78dBc雙音調互調失真 (IMD)，並擁有低相位雜訊和寬廣的2.1GHz-3dB輸出頻寬，因此可於相關應用致能寬頻或高頻射頻合成，如儀器、寬頻通訊、測試設備、有線電視DOCSIS CMTS等。

±1V相容輸出具備40mA的全刻度電流，可針對應用所需調整為低如10mA或高如60mA。數據可透過平行LVDS介面埠以達1.35Gsps的傳輸率使用675MHz雙倍數據傳輸率（DDR）數據時脈傳輸至LTC2000A。雙組DDR埠可用來達到2.7Gsps更新速率，而單一埠則可用來操作於較低的1.35Gsps更新速率。在2.7Gsps時，LTC2000A從雙組1.86V和3.3V電源消耗2.4W，而於1.35Gsps時，元件功耗僅1.4W。LTC2000A以簡易使用為設計目標，內建圖形產生器、LVDS 輸出迴路MUX和接面溫度感測，以簡化系統開發和調試(debug )。

LTC2000A提供16位元、 14位元及 11位元版本，採用符合 RoHS 標準的 9mm x 15mm BGA 封裝。目前供貨商業及工業等級版本，價格相當具競爭力，LTC2000A-16千顆量購計之單價為$79.00 美元起。展示板及樣品可透過凌力爾特網站

www.linear.com/product/LTC2000A洽詢

LTC2000A特性摘要:
• 在 50MHz fOUT 具有 80dBc SFDR
• 在 DC 至 1080MHz fOUT 範圍內具有 >68dBc SFDR
• 可相容於 40mA 標稱全刻度、±1V 輸出
• 10mA 至 60mA 可調全刻度電流範圍
• 單或雙埠 DDR LVDS 和 DHSTL 介面
• 低延遲 (單埠為 7.5 個週期，雙埠為 11 個週期)
• 在 DC 至 1000MHz fOUT 範圍內具有 >78dBc 雙音調互調失真 (IMD)
• 在用於 65MHz fOUT 的 1MHz 偏移頻率下具有 -156dBc/Hz 附加相位雜訊
• 170 接腳 (9mm x 15mm) BGA 封裝

關於凌力爾特
凌力爾特(Linear Technology Corporation )為 S&P 500 公司之一，三十年來致力為全球主要公司設計、製造及行銷廣泛的高效類比IC，該公司的產品在類比世界和數位電子產品間提供了關鍵的銜接，包括通訊、網路、工業、汽車、運算、醫療、儀器、消費性，以及軍事和航太系統。凌力爾特之產品涵蓋電源管理、資料轉換、訊號處理、RF和介面IC、µModule子系統，以及無線感測網路產品。如需更多資訊請參閱www.linear.com
