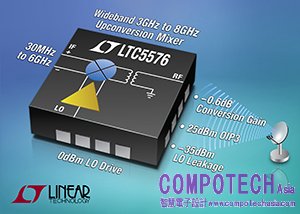

2015年5月28日--凌力爾特 (Linear Technology ) 日前發表主動雙平衡上變頻混頻器LTC5576，元件具有非常寬廣的RF頻率範圍，可從3GHz延伸至8GHz。LTC5576以25dBm OIP3的卓越線性度及出色的2dB@8GHz轉換損耗強化了微波發射器和上變頻性能，相較於通常具有8dB損耗的替代性被動混頻器，該元件可提供卓越的輸出訊號品質。此外，LO輸入的內建緩衝器只需要0dBm的位準驅動，可有效地消除外部放大器電路。LTC5576採用獨特的整合式RF balun變壓器設計以延展輸出頻率頻寬，同時實現從3GHz至8GHz的單端操作。IF輸入同樣擁有頻寬，而且從30MHz至超過3GHz可達到連續50Ω差動匹配。透過適當的外部balun變壓器，其更高範圍可擴展到超過6GHz。
LTC5576採用主動雙平衡混頻器核心，具備絕佳的埠對埠隔離。例如，在5.8GHz頻率和0dBm LO輸入時，LO漏洩在其RF輸出量測出極低的-35dBm。這種低漏洩位準有助於將外部濾波需求降至最低，以符合頻外排放規範。即使在8GHz，其LO洩漏也具備傑出的-27dBm。
LTC5576的擴充頻率能力可因應廣泛的應用，如短距微波回程網路、5.8GHz蜂巢式基地台和無線中繼器。另外，其動態範圍可支援無線測試設備、雷達接收器和衛星通訊的性能要求
LTC5576的擴充頻率能力可因應廣泛的應用，如短距微波回程網路、5.8GHz蜂巢式基地台和無線中繼器。另外，其動態範圍可支援無線測試設備、雷達接收器和衛星通訊的性能要求
LTC5576比其它整合式微波混頻器更強固，因為其於所有針腳均擁有2,500V人體放電模式（HBM）的改良靜電放電(ESD)。元件採用16接腳4mm x 4mm QFN封裝，具備最少的外部零組件設計，提供精小的解決方案。該元件的額定工作溫度範圍為-40°C至105°C，可支援延展性環境工作溫度。該混頻器並專為單一5V電源操作而最佳化，具有99mA的標稱供應電流。其功耗可透過從3.3V電源供電而降低，並僅些微降低性能。此外，LTC5576具有致能針腳來禁用IC，當停用時，僅耗1.3mA(典型值)待機電流。此致能針腳可被用來在0.6µs之內迅速開關元件，並支援分時雙工（TDD）或突發模式(burst-mode) 類型的無線電。
LTC5576以千顆量購計之單價為$7.89美元起。目前可立即提供樣品及量產，更多資訊請參閱www.linear.com/product/LTC5576
LTC5576特性摘要
操作 RF 頻率 3GHz 至 8GHz
IF 頻率範圍 30MHz 至 6GHz
輸出 IP3 25dBm
轉換增益 –0.6dB
雜訊基準 –154dBm/Hz
LO輸入位準 0dBm
