凌力爾特8埠 IO-Link 參考設計套件加速開發時程

本文作者：凌力爾特點擊： 2015-06-02 11:42

前言：

2015年6月2日--凌力爾特(Linear Technology Corporation)日前推出IO-Link（IEC61131-9）參考設計工具套件，其中包括DC2228A 8埠 IO-Link master 和 DC2227A IO-Link 元件參考設計。透過全球超過219萬個IO-Link節點的安裝，對於較大網路之日益增長的需求現可透過新參考設計工具套件得以滿足，如此更可縮減IC數量、開發成本和上市時間。使用者可快速評估端對端 IO-Link v1.1系統，並且透過必要的硬體、電纜和軟體使其達到完備。

DC2228A為一完整的8埠IO-Link master參考設計，使用兩組 LTC2874 四通道master IC來建置其 IO-Link v1.1 實體介面（PHY），充分利用了LTC2874的高埠數和強固性 – 擁有熱插拔(Hot Swap™) 保護的 L+ 電源輸出，及±50V絕對最大值CQ 針腳和8V至34V操作。DC2228A可方便地與外部24V電源或乙太網路供電（PoE）系統搭配操作。內建的雙核心NXP LPC43微控制器可執行DC2228A協議推疊，而TEConcept軟體控制工具可直接從Windows PC或遠端透過乙太網直接操作電路板，以達到更精準的工廠模擬。包括DC2227A等任何IO-Link元件均可連接至DC2228A。

DC2227A 為完整的IO-Link 元件參考設計，採用LT3669-2 元件收發器IC，以用於通訊及為晶片上的溫度感應器、光線感應器和白熾燈泡供電，並運用了 LT3669-2的±60V 電壓保護和高電流驅動能力－為300mA的降壓穩壓器及150mA LDO。內建的愛特梅爾SMART SAM3S 系列微控制器可執行 DC2227的協議堆疊，而TEConcept I/O 元件描述（IODD）檔案則支援IO-Link和SIO元件操作。包括DC2228A等任何IO-Link master均可操作DC2227A。

DC2228A 定價為$599 美元， DC2227A 定價為 $299美元，各地凌力爾特分公司可提供展示。更多資訊請參閱 http://www.linear.com/solutions/5484 (DC2228A) 或 http://www.linear.com/solutions/5486 (DC2227A).

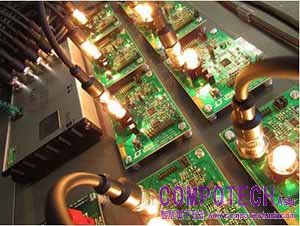

圖說: 連接至多個DC2227A IO-Link 元件參考設計的DC2228A IO-Link Master 參考設計

IO-Link 參考設計套件摘要

DC2228A
• 完整的 8-Port IO-Link v1.1 Master 參考設計
• 可同步操作(8) IO-Link 元件，具備個別的埠隔離及錯誤報告
• 20V 至 30V輸入電源範圍，外部電源或 PoE
• L+ 電源輸出:
o 受Hot Swap™ 控制器保護
o 200mA電源及 400mA Start-Up 脈衝能力
• CQ Data Line:
o COM1/COM2/COM3 資料傳輸率
o ±50V 保護
• 36V TVS 保護
• TEConcept 軟體控制工具具備免費的無限制授權更新
o IODD 檔案匯入工具
o 透過乙太網路遠端操作

DC2227A
• 完整的 IO-Link v1.1 元件參考設計內建溫度感應器, 光線感應器及白熾燈泡，包括 2m IO-Link 電纜及 IODD 檔案
• 18V 至 36V輸入電源範圍 (透過 IO-Link 電纜)
• 39V TVS 保護
• IO-Link (COM2/COM3) 或 SIO 模式支援

關於 IO-Link

IO-Link (IEC 61131-9)為一 24V 纜線介面，可使智慧型感應器及致動器透過強大但簡單的協議交換更高階的配置、狀態及診斷資訊。更多資訊請參閱 www.io-link.com.

IO-Link為 PROFIBUS User Organization (PNO)註冊商標。
