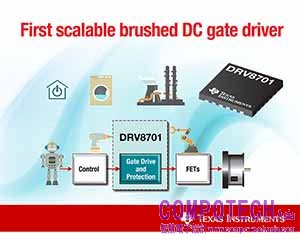

德州儀器針對可擴展設計推出首款具有可調電流驅動能力的有刷直流 (DC) 閘極驅動器

本文作者：德州儀器 (TI) 點擊： 2015-07-07 13:24

前言：

具有晶片上保護功能的高整合度大電流閘極驅動器可使電路板佔用空間減少 40％

2015年7月7日--德州儀器 (TI) 宣佈推出一款整合式閘極驅動器，該裝置提供了可調閘極驅動設置，能彈性驅動範圍廣泛的外部場效電晶體 (FET)，進而支援多種馬達、速度或變化負載。DRV8701 使設計人員能在白色家電、家用電器、機器人、家庭自動化、電動工具、工業泵浦和閥門等設備中用單個閘極驅動器跨各種有刷 DC 馬達模組擴展自己的平台。

憑藉其可調閘極驅動能力、進階保護功能和其他整合元件，DRV8701 有刷 DC 閘極驅動器使設計人員能用一個單一裝置取代多達45個獨立元件，以打造更小巧、更穩健的設計。如欲瞭解有關全新 DRV8701 閘極驅動器的更多資訊，敬請參訪：www.ti.com/drv8701-pr-tw。

DRV8701 閘極驅動器的主要特性與優勢
• 系統彈性和可擴展性：DRV8701 使設計人員能彈性選擇自己的外部FET並輕鬆擴展閘極驅動電流，以便調節 FET 的迴轉率、優化系統的抗電磁干擾 (EMI) 效能、省去外部的電阻器/電容器並提供附加的系統保護功能。
• 可減少電路板佔用空間並降低系統複雜度：整合了兩個低壓差穩壓器 (LDO)、一個電流檢測放大器和全部保護功能，與同類競爭產品的獨立式解決方案相比，可使系統電路板占位面積減少 40％。
• 更高的系統可靠性：穩健的晶片上保護功能包括欠壓鎖定、過電流、擊穿和熱關斷保護功能以及充電泵浦欠壓、閘極驅動器故障和個別 FET VDS 監視等更多進階功能，以保護外部 FET。
• 廣泛的工作電壓範圍：DRV8701 可提供 5.9 V 至 45 V 的廣泛馬達電源電壓範圍，以支援業界標準的 12 V 和 24 V 電源。

工具與支援
DRV8701EVM 評估模組包含 MSP430G2553 超低功耗微控制器和 CSD18532Q5B NexFET 功率金屬氧化物半導體場效應電晶體 (MOSFET)，工程師可在其系統中用該評估模組測試全新的閘極驅動器。該 EVM 外形緊湊，和商業名片大小相仿，且能支援高達 15 A 的電流。DRV8701EVM 評估模組現已開始供貨，可透過 TI Store 和授權販售商購買，建議售價為 49 美元。

為進一步支援自己的有刷 DC 馬達設計，用戶可在 TI E2E™ 社群馬達驅動器論壇搜尋解決方案、諮詢問題並與同行工程師及TI專家分享知識。

售價與供貨情況
DRV8701 採用 4 mm × 4 mm 四方扁平無引線 (QFN) PowerPad™ 封裝，其為一種熱增強型標準尺寸封裝，設計目的是省去笨重的散熱器和散熱片。DRV8701 現已開始供貨，建議售價為每一千單位 0.92 美元起。

DRV8701 是最新加入 TI 馬達驅動器組合的產品。從嵌入式旋轉馬達到高度複雜的工業馬達，TI 擁有橫跨多種電壓、電流、介面、整合和控制選項的最強擴展能力型馬達解決方案。

瞭解更多有關 TI 馬達驅動器產品組合的情況：
• 訂購 DRV8701 樣品。
• 進一步透過 TI 的部落格瞭解如何為有刷DC馬達簡化閘極驅動器設計。
• 密切關注 TI 馬達驅動與控制專家在我們部落格上的發言。
• 透過 Facebook 與 TI 即時互動：www.facebook.com/texasinstrumentsTW；
• 透過 Twitter 與 TI 即時互動：twitter.com/TXInstrumentsTW；
• 透過 Google + 與TI即時互動：plus.google.com/+TexasInstruments。

關於德州儀器 (TI)
德州儀器 (TI) 是全球半導體設計製造公司，長期致力於類比 IC 及嵌入式處理器開發。TI 擁有全球頂尖人才，銳意創新，塑造技術產業未來。今天，TI 正攜手超過 100,000 家客戶打造更美好未來。更多詳細資訊，請參訪網頁www.ti.com。
