凌力爾特寬頻 2GHz 至14GHz 混頻器內建 LO 倍頻器並提供卓越的24.4dBm IIP3

本文作者：凌力爾特點擊： 2015-08-11 10:40

前言：

2015年8月11日--凌力爾特 (Linear Technology) 日前發表雙平衡混頻器LTC5549，元件可作為上變頻或下變頻器，具有2GHz至14GHz的寬廣RF頻率範圍。LTC5549於9GHz提供了24.4 dBm IIP3的非常高線性度，除可致能高效率微波發射器和接收器設計，並內建僅需0dBm驅動位準的LO 緩衝器，因此可有效地排除外部高功率LO放大器電路。此外，LTC5549具有針對LO訊號的晶片上可切換倍頻器，提供一個可使用較低成本之普遍性低頻率合成器的選項。LTC5549採用寬頻整合式balun變壓器，期經過最佳化以將RF頻率頻寬從 2GHz延伸至14GHz，同時可實現單端操作。其IF埠同樣具有達6GHz的寬廣頻寬。所有三個埠並均為50Ω匹配。該混頻器提供高埠對埠隔離，以將不想要的LO洩漏降至最低，並減少外部濾波要求。

LTC5549的性能使其能用於廣泛的微波應用，包括微波回程、高免執照頻段的LTE-Advanced基地台、衛星寬頻無線電、雷達系統，X頻和Ku band收發器、測試設備和衛星數據機。

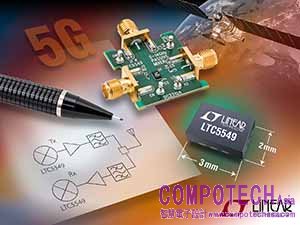

LTC5549於所有引腳以ESD 2,000V人體模型（HBM）額定值提供了更高的ESD保護。該元件採用纖巧12接腳3mm x 2mm塑料QFN封裝。LTC5549憑藉最少量的外部零組件設計造就了精小的解決方案接腳佔位。元件額定工作溫度範圍為-40°C至105°C，可支援延展性的環境操作溫度。該混頻器專為單一3.3V電源操作而最佳化，只耗115mA的標稱供應電流。此外，LTC5549具有一個可禁能IC的致能針腳，當停用時，該元件只耗100μA的最高待機電流。致能針腳可直接驅動，以在0.2μs之內迅速開啟和關閉元件，並支援分時雙工（TDD）或突發模式型無線電。LTC5549以千顆量購計之單價為$9.50美元起，即日起可提供樣品及量產。更多資訊請參閱www.linear.com/product/LTC5549

LTC5549特性摘要

操作 RF 頻率U 上變頻或下變頻

2GHz 至 14GHz

IF 頻率範圍

高輸入 IIP3

0.5GHz 至 6GHz

24.4dBm

低轉換漏失

8.0dB

低LO 驅動位準

0dBm

內建可旁通LO 倍頻器
