凌力爾特能源監視Hot Swap 控制器致能 100A 電路板設計

本文作者：凌力爾特點擊： 2015-10-02 11:16

前言：

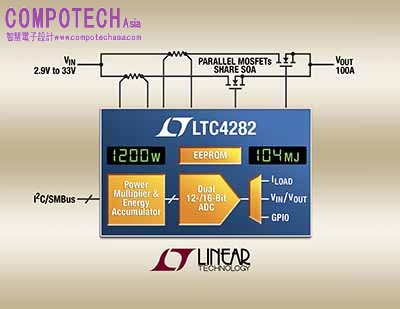

2015年10月2日 – 凌力爾特(Linear Technology Corporation)日前發表具備雙組MOSFET驅動器的能源監測熱插拔(Hot Swap)控制器LTC4282，可致能100A和更高電流的電路板設計。LTC4282透過控制外部N通道MOSFET 緩慢上電電容，避免產生火花，連接器損壞和系統故障，確保從運作中的2.9V至33V背板的安全電路板插拔。高電流熱插拔電路板採用並聯的MOSFET，以減少電壓降，但所有這些MOSFET都需要大量的安全區（SOA）以穿越過流故障。透過控制兩個匹配的電流限制路徑，LTC4282減半每個路徑的SOA的要求，以減少在高電流應用（> 50A）中的MOSFET成本。進一步的成本節約來自分階段啟動的配置，其於其中一個路徑採用低SOA MOSFET，另一條路徑則採用低RDS(ON) MOSFET。LTC4282提供熱插拔和監測的堅固精小的解決方案，尤其是在伺服器、網路路由器和交換器，和企業數據儲存系統中的高功率的電路板。

在電路板電源閘極上，LTC4282的±0.7％精度ADC（類比數位轉換器）會透過一個I2C/SMBus數位介面報告板上電壓、電流、功率及能耗。在過電流條件下，LTC4282會返折其2％精準電流限制，針對可調節的超時時間保持恆定的MOSFET的功耗。數位配置的電流限制允許當負載變化時的動態調整，並簡化對於低值感測電阻的選擇。監視電氣參數的最大值和最小值可被記錄，並在超過8位元門檻時提出警報。內部EEPROM提供針對暫存器配置和故障日誌數據的非揮發性儲存。為防止電路板的災難性破壞，MOSFET會在連續異常時持續監控，例如低閘極電壓和汲極 - 源極短路或大壓降。

特適於 0oC 至70oC 商業及 −40oC 至 85oC 工業溫度範圍， LTC4282 目前供貨32接腳 5mm x 5mm QFN 封裝。千顆量購計之單價為$5.95美元起。元件樣品及評估板可透過網站或各地凌力爾特分公司洽詢。客製編程元件可洽 www.linear.com/program 。如需更多資訊請參閱 www.linear.com/product/LTC4282.

LTC4282特性摘要
• 允許在帶電背板上安全地進行電路板的插拔操作
• 具 ±0.7% 總未調整誤差的 12 位 / 16 位 ADC
• I2C/SMBus介面以讀取板面電壓, 電流, 電源及能源使用情況
• 內部 EEPROM用於儲存配置及故障紀錄
• 寬廣操作電壓範圍：2.9V 至 33V
• 高電流應用特性
o 雙組 MOSFET 閘極驅動器及電流感測
o 針對更低 MOSFET RDS(ON) 的12V 閘極驅動
o 以電流返折進行MOSFET 功率限制
• 數位特性
o 數位化可調電流限制 & UV/OV/PG 門檻
o 可儲存最小級最大量測值
o 當超過所設定的門檻時提出警告
o 三組通用輸入/輸出
• 可連續監視 MOSFET 的健康狀況
• 輸入過壓 / 欠壓保護
• 32 接腳 5mm x 5mm QFN 封裝

※相關美金報價資訊僅供參考，各地價格因稅及匯率等影響而異，詳情請洽各分公司。
