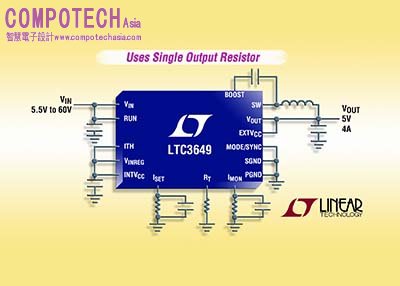

2016年1月21日--凌力爾特(Linear Technology)日前發表高效率、60V、4A同步降壓穩壓器LTC3649，元件包含定頻、電流模式架構和可編程輸出電流及輸出電壓，並可透過單一外部電阻設定。LTC3649可操作於3.1V至60V的輸入電壓範圍，並提供一個可調節的軌對軌輸出電壓，範圍為0V至低於VIN 的0.5V，同時提供高達4A的連續輸出電流。寬廣輸入和輸出電壓範圍使該元件非常適用於廣泛的測試、量測和工業應用。LTC3649的獨特設計包括ISET針腳上由內部產生的精準50µA電流源，使其能透過單一外部編程電阻提供低至0V的輸出。此外，LTC3649也提供了±0.8％的輸出電壓精度和具備±4％精度的可編程輸出電流，並且無需感測電阻。切換頻率可由用戶編程，範圍為300kHz至3MHz，因此允許使用纖巧、低成本的電容和電感。結合28接腳4mm x 5mm QFN或散熱加強型TSSOP封裝，提供一個非常精小的layout方案。
LTC3649運用內部100mOhms 及50m Ohms低導通阻抗電源開關，提供高達95%的效率。Burst Mode®操作可於輕負載提供高效率，靜態電流僅440µA。針對雜訊敏感性應用，LTC3649 可採用強制連續模式以提供非常低的輸出漣波。其他特性包括±4% 精準輸出電流監控、電源良好電壓監視器、可編程導線壓降補償、外部同步化功能及過熱保護。
LTC3649EUFD 供貨4mm x 5mm QFN-28 封裝，LTC3649EFE 供貨 28接腳散熱加強型 TSSOP 封裝。工業等級版本的 LTC3649IUFD 及 LTC3649IFE保證可操作於–40°C至 125°C 操作接面溫度範圍。千顆量購計之單價為$5.65 美元起。所有版本均可供貨。更多資訊請參閱www.linear.com/product/LTC3649.
LTC3649特性摘要
• 寬廣 VIN 範圍：3.1V 至 60V
• 寬廣 VOUT 範圍：0V 至 (VIN – 0.5V)
• 可採用單一電阻設定 VOUT
• 內建 110mΩ 頂部 N通道 / 50mΩ 底部 N 通道 MOSFET
• 12VIN 和 5VOUT 時的效率達 95%
• 穩定 IQ：440μA，關機 IQ：15μA
• 在未採用檢測電阻的情況下可提供精準的電流監視 (±4%)
• 精準電阻可編程設計頻率 (300kHz 至 3MHz) 和 ±50% 的頻率同步範圍
• 精準可編程輸出電流
• 適合最大功率點追蹤 (MPPT) 應用的輸入電壓調節
• ±0.8% 輸出電壓準確度
• 峰值電流模式操作
• 可編程導線壓降補償
• Burst Mode® 操作，強制連續模式
• 內部補償和可編程軟啟動
• 過熱保護
• 採用散熱加強型 28 接腳 (4mm x 5mm) QFN 和 TSSOP 封裝
• 寬廣 VIN 範圍：3.1V 至 60V
• 寬廣 VOUT 範圍：0V 至 (VIN – 0.5V)
• 可採用單一電阻設定 VOUT
• 內建 110mΩ 頂部 N通道 / 50mΩ 底部 N 通道 MOSFET
• 12VIN 和 5VOUT 時的效率達 95%
• 穩定 IQ：440μA，關機 IQ：15μA
• 在未採用檢測電阻的情況下可提供精準的電流監視 (±4%)
• 精準電阻可編程設計頻率 (300kHz 至 3MHz) 和 ±50% 的頻率同步範圍
• 精準可編程輸出電流
• 適合最大功率點追蹤 (MPPT) 應用的輸入電壓調節
• ±0.8% 輸出電壓準確度
• 峰值電流模式操作
• 可編程導線壓降補償
• Burst Mode® 操作，強制連續模式
• 內部補償和可編程軟啟動
• 過熱保護
• 採用散熱加強型 28 接腳 (4mm x 5mm) QFN 和 TSSOP 封裝
※相關美金報價資訊僅供參考，各地價格因稅及匯率等影響而異，詳情請洽各分公司。
關於凌力爾特
凌力爾特(Linear Technology Corporation )為 S&P 500 公司之一，三十年來致力為全球主要公司設計、製造及行銷廣泛的高效類比IC，該公司的產品在類比世界和數位電子產品間提供了關鍵的銜接，包括通訊、網路、工業、汽車、運算、醫療、儀器、消費性，以及軍事和航太系統。凌力爾特之產品涵蓋電源管理、資料轉換、訊號處理、RF和介面IC、µModule子系統，以及無線感測網路產品。如需更多資訊請參閱www.linear.com
