ADI降壓型buck轉換器有效縮減多顆電池供電產品尺寸

本文作者：ADI 點擊： 2022-02-08 10:15

前言：

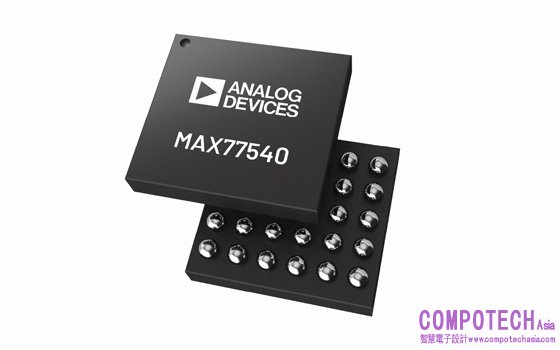

2022年2月8日--Analog Devices, Inc. (ADI) 日前推出MAX77540降壓型buck轉換器，針對多顆電池供電之應用提供單級電源轉換方案，例如：擴增實境/虛擬實境(ARVR) 頭盔、地面行動無線通訊(LMR)設備、數位單眼相機(DSLR)等。具高功率密度的MAX77540降壓型轉換器峰值效率達94%，採用晶圓級封裝，尺寸較傳統方形扁平無接腳封裝縮減61%。

• 產品手冊、訂購樣品及評估板資訊請瀏覽MAX77540

多顆電池供電產品要求較長的電池壽命和更小的方案尺寸，此類產品通常需要兩級電源轉換。傳統方案大多因效率不彰而影響系統電池壽命，例如，利用一級轉換器將電池電壓降壓至5V或更低，之後利用一級降壓器進一步轉換至系統供電電壓。由於此種架構需要額外的轉換器，而該轉換器通常需要外部電感，因此導致方案尺寸過大、成本過高。

透過MAX77540，將使設計工程師能輕易創建兩路3A或單路6A輸出之電源轉換器。預設上電配置僅需兩個外部電阻設定，並可透過I2C介面進行調節，提供用戶進階電源管理方案。外部頻率同步和擴頻調變功能有助於大幅降低電源轉換器的電磁干擾(EMI)，可用於支援資料感測、資料處理等雜訊敏感應用。

MAX77540 buck轉換器關鍵特性：

• 4V至16V寬廣電壓輸入範圍，3A雙相開關控制器，單級轉換即可實現USB-C電壓或2S、3S多顆電池電壓至處理器核心電壓之轉換。

• 晶圓級封裝較傳統方形扁平無接腳封裝尺寸縮減61% (方案尺寸縮小2.5倍)，適合空間受限應用。

• 7.4V至3.3V轉換條件下峰值效率高達94% ，有效延長電池壽命。

供貨與封裝

產品

全面投產

封裝

MAX77540

現已供貨

2.51mm x 2.31mm

30焊球晶圓級封裝(WLP)

MAX77540EVKIT

現已供貨

N/A

Analog Devices 簡介

Analog Devices, Inc. (NASDAQ: ADI)於現代數位經濟之中心發揮重要作用，憑藉種類豐富之類比與混合訊號、電源管理、RF、數位與感測技術，將現實世界之現象轉化為具行動意義的洞察。ADI為全球12.5萬家客戶提供服務，涵蓋工業、通訊、汽車與消費市場之產品超過7.5萬種。ADI公司總部位於麻塞諸塞州威明頓市。更多資訊請瀏覽：www.analog.com 。

所有商標和註冊商標均屬各自所有人所有。
