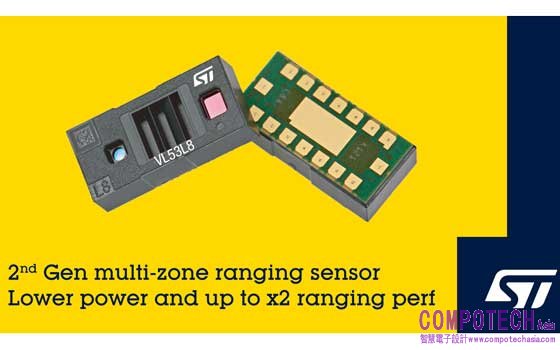

意法半導體第二代多區飛行時間感測器 相較現有產品,能耗更少且測距增加一倍

本文作者:意法半導體       點擊: 2022-06-27 16:55
前言:
• VL53L8 直接飛行時間(dToF)感測器適用於智慧型手機以及智慧喇叭、人機界面、消費性LiDAR以及 AR/VR/MR • 感測器整合新革命性超表面透鏡技術和性能更強、效能更高的雷射光源和晶片上處理優化技術
2022年6月27日--服務橫跨多重電子應用領域的全球半導體領導商意法半導體(STMicroelectronics,簡稱ST;紐約證券交易所代碼:STM)推出最新的FlightSense™飛行時間(ToF)測距感測器,適用於智慧型手機鏡頭管理和擴增實境和虛擬實境裝置。透過大幅提升關鍵元件的性能,意法半導體最新ToF模組的測距性能相較上一代產品提升一倍,室內全區模式測距長達4公尺,在相同條件下,功耗比上一代產品降低了一半。


意法半導體執行副總裁暨類比、MEMS和感測器事業群之影像子事業部總經理Eric Aussedat表示,「ST的ToF技術在商用領域獲得了傲人的成績,目前有超過200多款智慧型手機和100多款電腦、投影機和機器人使用我們的產品。現在,VL53L8 FlightSense感測器將測距性能和效能提升到了一個新的水準。ST最新一代測距感測器是一個可以改變傳統遊戲規則的產品,藉由創新超表面鏡頭技術和節能架構,新感測器可以降低電池負荷、擴大相機自動對焦範圍,並加強情境感知功能。」

意法半導體與Metalenz合作研發之世界上首項光學超表面技術,讓光學系統能夠收集更多的光源,單層架構就能提供多種功能,並在智慧型手機和其他裝置中提供新感測形式,接著把上述功能整合在一個高密度的封裝內。

VL53L8適用於管理智慧型手機和平板電腦的前置和後置鏡頭,亦適用於智慧喇叭和AR/VR/MR等個人電子產品配件。前置應用包括物體追蹤和手勢辨識;後置應用則包括雷射自動對焦、相機選擇、觸摸對焦和閃光燈調光。在弱光狀況下,VL53L8將為這些功能提供更大的優勢。該感測器還可以支援室內/室外偵測和智慧對焦包圍,以及需要深度圖的消費性光達(LiDAR)。

技術資訊
該模組整合高輸出940nm VCSEL光源、具有嵌入式VCSEL驅動器的系統晶片感測器、SPAD接收陣列和低功耗32位元MCU內核心。VL53L8在發射和接收視窗中均採用了超表面透鏡技術。此外,與VL53L5相似,新感測器提供16或64個獨立測距區域,雖然增加測距,但性能同樣穩定精準。

VL53L8延續意法半導體VL53L5等上一代ToF感測器的創新成果。第二代測距感測器採用了高效光學衍射超表面透鏡技術,該透鏡是意法半導體法國Crolles 12吋晶圓廠製造。VL53L8採用新VCSEL驅動器,性能相較上一代提升兩倍,並搭配一個高效能VCSEL光源,其測距性能高出VL53L5一倍,或將功耗降低多達50%。這種性能是在相同的視角和獨立輸出測距區域(4x4,每秒60幀,或8x8,每秒15幀)下取得。為了便於系統整合,新感測器採用一個可回流焊的封裝,能與1.2V和1.8V的 I/O腳位相容,與第一代感測器相比,顯著降低了主處理器的負荷。

與所有其他FlightSense ToF接近偵測感測器相同,VL53L8保留IEC 60825-1 1類認證,在消費電子應用情境中不傷眼睛,其具有先進的鏡頭脫落偵測系統。

VL53L8現已量產並供貨給部分客戶。
