＜概要＞
半導體製造商ROHM（總公司：日本國京都市）針對電子字典、遙控器、小玩具等使用乾電池的電子設備，開發出業界最低消耗電流，內建MOSFET的升壓型DC/DC轉換器*1)“BU33UV7NUX”。
半導體製造商ROHM（總公司：日本國京都市）針對電子字典、遙控器、小玩具等使用乾電池的電子設備，開發出業界最低消耗電流，內建MOSFET的升壓型DC/DC轉換器*1)“BU33UV7NUX”。
“BU33UV7NUX”是一款升壓型電源IC，其功能是將1~2顆乾電池所產生的輸入電壓（1～3V），轉換成驅動微控制器所需的3.3V輸出電壓。為了讓乾電池應用裝置可以使用的更久，對於降低消耗電流的需求也日益增高。在市場同類產品中，本產品有最低的消耗電流7µA，因此，拿使用二顆鹼性電池的遙控器為例，如果待機時的負載電流是50μA，與一般產品相比，電池續航時間可延長多達175天（從540天延長到715天）（ROHM調查資料）。另外，本產品還搭載了電流切換模式，亦可對應採用液晶面板的高性能遙控器，可以說在任何乾電池應用裝置上，不論是基本款還是高性能款，都能徹底發揮節能優勢。
本產品已於2017年12月開始以月產100萬個的規模投入量產（樣品價格 500日元/個：不含稅）。前期製程的生產基地為ROHM總部工廠（日本京都），後期製程的生產基地為ROHM Electronics Philippines, Inc.（菲律賓）。
＜背景＞
近年來，在智慧型手機和穿戴式設備等行動裝置中，大多是採用如鋰離子電池（LiB）的充電式電池。而對於電子字典、遙控器等電子設備來說，基於應用裝置的多樣化和海外市場的擴大，使用乾電池的情形也越來越普遍，由於電子設備的功能性日漸提昇，對於電源IC的節能性要求也越來越高。
近年來，在智慧型手機和穿戴式設備等行動裝置中，大多是採用如鋰離子電池（LiB）的充電式電池。而對於電子字典、遙控器等電子設備來說，基於應用裝置的多樣化和海外市場的擴大，使用乾電池的情形也越來越普遍，由於電子設備的功能性日漸提昇，對於電源IC的節能性要求也越來越高。
ROHM運用長年積累的類比電路技術和電源製程優勢，一直致力於開發可滿足市場需求的各類電源IC產品，也包含此次針對乾電池應用裝置開發的電源IC在內。
＜特點＞
1．消耗電流和驅動電壓更低，有助於延長乾電池的續航時間

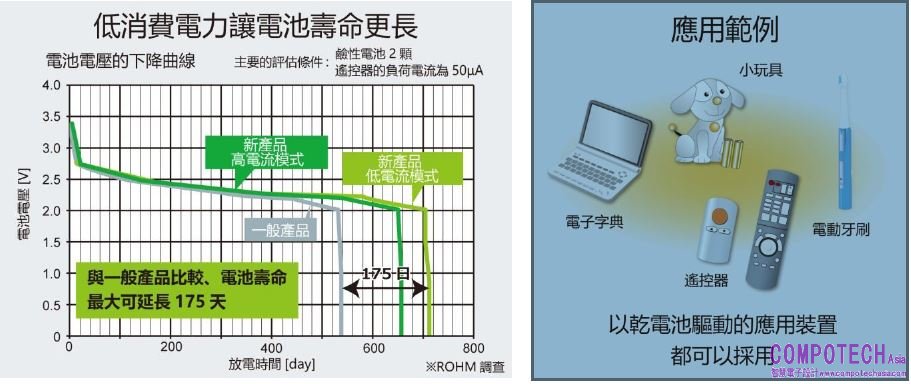

運用ROHM的類比電路技術和電源製程優勢，在市場同類產品中實現了業界最低的7µA消耗電流。使用二顆鹼性電池驅動的遙控器，在待機時（負載電流50µA）的續航時間，比一般產品延長約1.3倍（最長達175天，ROHM調查資料）。另外，電源IC以0.9V的低輸入電壓即可加以驅動，不僅支援鈕扣型鋰電池，還可支援僅使用一顆乾電池的應用裝置。此外本產品也搭載了電池漏液檢測功能，是一款非常適用在乾電池應用裝置的電源IC。
2．可進行電流模式切換，廣泛支援各種應用裝置
本產品因為搭載了電流切換模式，即便是採用液晶面板的高性能遙控器也可以對應，在任何的乾電池應用裝置上，不論是基本款還是高性能款，只需進行模式切換，就能輕鬆發揮節能優勢。
1．消耗電流和驅動電壓更低，有助於延長乾電池的續航時間
運用ROHM的類比電路技術和電源製程優勢，在市場同類產品中實現了業界最低的7µA消耗電流。使用二顆鹼性電池驅動的遙控器，在待機時（負載電流50µA）的續航時間，比一般產品延長約1.3倍（最長達175天，ROHM調查資料）。另外，電源IC以0.9V的低輸入電壓即可加以驅動，不僅支援鈕扣型鋰電池，還可支援僅使用一顆乾電池的應用裝置。此外本產品也搭載了電池漏液檢測功能，是一款非常適用在乾電池應用裝置的電源IC。
2．可進行電流模式切換，廣泛支援各種應用裝置
本產品因為搭載了電流切換模式，即便是採用液晶面板的高性能遙控器也可以對應，在任何的乾電池應用裝置上，不論是基本款還是高性能款，只需進行模式切換，就能輕鬆發揮節能優勢。

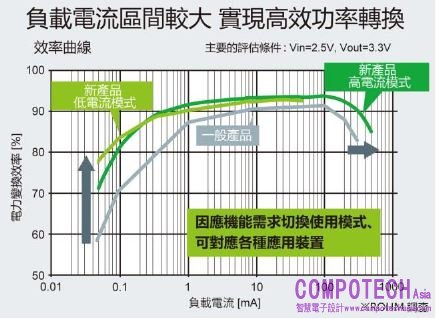

在基本款裝置上採用低功率模式（最大負載電流50mA，消耗電流7µA，PFM*2)控制），在高性能款裝置上則是切換成高功率模式（最大負載電流500mA，消耗電流13µA，PFM / PWM*2)自動切換控制），因應各種需求條件，可實現高達94%的高效功率轉換。
＜應用範例＞
・電子字典 ・遙控器 ・小玩具
・穿戴裝置 ・電動牙刷
等使用1~2顆乾電池（1～3V）、鈕扣電池的所有應用裝置
＜產品陣容＞
|
產品型號 |
充電電壓範圍 |
輸出電壓 |
消耗電流 |
最大負載電流 |
開關頻率 |
工作溫度範圍 |
|
BU33UV7NUX |
0.6V～4.5V |
3.3V |
7µA (MODE=L) 13µA (MODE=H) |
50mA (MODE=L) 500mA (MODE=H) |
800kHz |
-40 ℃～85 ℃ |
＜名詞解釋＞
*1) DC/DC轉換器
是一種電源IC，可將直流（DC）電壓轉換為直流電壓。一般有降壓型（使電壓下降）和升壓型（使電壓上升）兩種。
*2) PFM（Pulse Frequency Modulation /脈衝頻率調變）、PWM（Pulse Width Modulation /脈衝寬度調變）
PFM是一種電壓控制方法，特點是可降低輕負載時的開關損耗。PWM也是一種電壓控制方法，因為頻率固定，較易預測出雜訊干擾，所以也容易採取添加雜訊濾波器等對策。
