世界最低消耗電流 DC/DC 轉換器「BD70522GUL」集 ROHM 類比電源技術大成 讓鈕扣電池持續運作十年

本文作者:ROHM       點擊: 2018-03-13 14:59
前言:
2018年3月7日--半導體製造商 ROHM(總公司:日本國京都市)針對行動裝置、穿戴裝置及 IoT 設備等靠電池運作的電子設備,研發出世界最低消耗電流的內建 MOSFET 降壓型 DC/DC 轉換器*1)  「BD70522GUL」。



「BD70522GUL」是為了實現 IoT 領域中的關鍵議題「讓鈕扣電池持續運作 10 年」 所研發而成的超低功耗電源 IC。在 ROHM 的垂直整合生產體制下,融合「電路設計」
「電路佈線」「製程」等三大先進類比電源技術所獨創的 Nano Energy 技術,實現了世 界最低的消耗電流 180nA(n 為 10 的負 9 次方)。這讓待機時的電池運作時間比普通 產品長 1.4 倍※,讓使用 CR2025 等鈕扣電池的電子設備運作更久。此外,在業界最廣 輸出電流範圍內(10μA~500mA,從輕載到重載)也能實現 90%以上的功率轉換效 率。

本產品已於 2017 年 10 月開始出售樣品(樣品價格 300 日圓/個:不含稅),並計畫於 2018 年 3 月起以月產 100萬個的規模投入量產。前段製程的生產據點為 ROHM 濱松株式會社(日本濱松市),後段製程的生產據點為 ROHMApollo Co., Ltd.(日本行橋市)。

<背景>
近年來,智慧型手機等行動裝置、穿戴裝置及 IoT 設備等靠電池運作的電子設備已迅速普及。為了提高產品的設 計靈活度並確保配置新功能所需要的空間,對於這些產品上所搭載的零件功耗要降到最低,來促成電子設備的小型化 並延長電池使用壽命。

ROHM運用類比設計技術和電源系統製程,並發揮垂直整合生產體制的優勢,致力於研發滿足市場需求的電源IC。 本次則是研發出搭載超低消耗電流技術「Nano Energy」的全新電源 IC。



<特點>
新產品「BD70522GUL」是以 IoT 領域中的關鍵議題「讓鈕扣電池持續運作 10 年」所研發而成的超低功耗降壓型電 源 IC。產品具備以下特點,協助電池應用長時間運作。

1.利用 Nano Energy 技術,實現世界最低消耗電流 180nA
利用 ROHM 獨家的新研發控制電路、優化類比元件電源 IC 佈局、電源系統製程 0.35µm 的 BiCDMOS 等先進科技所 打造出的超低消耗電流技術「Nano Energy」,實現了世界最低消耗電流 180nA,讓應用裝置待機時的電池運作時間比 普通產品長 1.4 倍。(ROHM 調查資料)

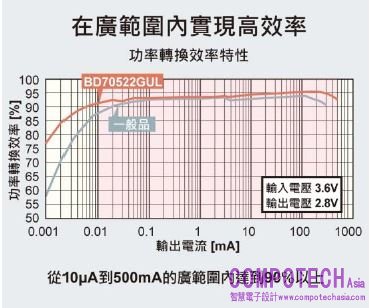

2.在廣範圍內實現高效率
內建低損耗 MOSFET,並搭載了可根據負載電流進行自動無縫切換的 Seamless  Switching  Mode Control(SSMC)功能,在消耗電流  1µA  以下的 DC/DC 轉換器中,擁有業界最廣範圍(10μA~500mA)內可實現  90% 以上的功率轉換效率。 在各種電子設備和應用裝置上都能實現高效率的功率轉換,有助於延長 電池的運作時間。

<關於 Nano Energy 技術>

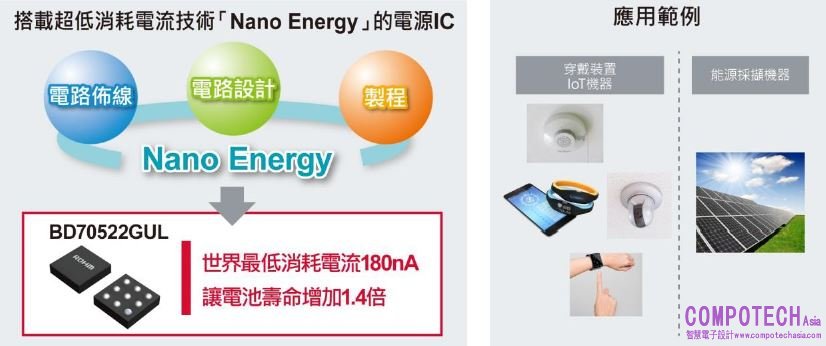

Nano Energy 是在 ROHM 的垂直整合生產體制下,融合「電路設計」「電路佈線」「製程」三大先進類比電源技術所 獨創的超低消耗電流技術。有助於行動裝置、穿戴裝置及 IoT 設備等以蓄電池或小型電池應用長時間運作。

<應用範例>
・穿戴裝置、行動裝置
・以電池驅動的 IoT 設備(感測器節點)、小型工業設備(警報器、警報設備、電子標籤等)

<其他產品規格>

型號

輸入壓範

輸出

消耗電流

輸出壓精

工作頻率

最大出電

工作度範



BD70522GUL



2.5V 5.5V

1.2V, 1.5V, 1.8V,

2.0V,2.5V, 2.8V,

3.0V, 3.2V, 3.3V



180nA (Typ.)



±2.0%

0.2Hz 1MHz

(Typ.)



500mA



-40 85


 <名詞解釋>
*1) DC/DC 轉換器
為電源 IC 的一種,將直流(DC)轉換成不同電壓的直流電源。一般而言,有降低電壓的降壓,和升高電壓的升壓。
