大聯大世平集團推出德州儀器應用於3D印表機的自動步進馬達調節功能

本文作者:大聯大世平集團       點擊: 2018-04-24 11:04
前言:
2018年4月24日--致力於亞太區市場的領先零組件通路商大聯大控股今日宣佈,旗下世平集團將推出德州儀器(TI)應用於3D印表機的自動步進馬達調節功能。

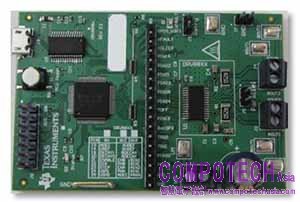

TIDA-00830為德州儀器推出的自動步進馬達調諧功能(亦稱為自動調諧™)。其設計呈現出Auto Tune™如何快速適應系統輸入或馬達特性的變化,無需使用者使用任何類型的參數調整。此硬體設計源自DRV8880評估模組,使用者可使用此裝置的整個功能集。調諧為步進馬達常見的設計問題,包括選擇最佳的衰減模式以有效地操作步進馬達。

一個運作良好的電流波形有助於步進執行,使步進器運作平穩(振動較小)、安靜(較少噪音)和有效(較少的功耗)。然而,影響波形的因素很多,諸如電源電壓、馬達參數、馬達轉速和負載等。找到一個固定的衰減模式來配合以上裝置有時並不容易,特別是這些參數在操作過程中可能會發生變化。德州儀器DRV8880的Auto Tune™技術根據各個馬達特性和系統輸入,確定合適的衰減模式和快速衰減百分比,使得執行過程變得更為簡單。

產品特性
DRV8880是一款適合工業應用的雙極性步進馬達驅動器,具有1/16微步進分度器和Auto Tune™步進馬達驅動器(STEP/DIR Ctrl)。DRV8880可驅動2.0A滿量程電流或1.4A均方根電流(具有適當的PCB接地層散熱以及24V和TA = 25°C)。Auto Tune™自動調節步進馬達具有最佳電流調節效能,可補足因馬達變化和老化所導致的影響。此外,還有慢速、快速和混合衰減模式。STEP/DIR接腳提供一個簡單的控制界面,該元件可配置為全步進1/16階模式。低功耗睡眠模式可以極低的靜態電流待機,使用專用nSLEEP接腳。內建保護功能包括欠壓、電荷泵故障、過電流、短路和過溫。nFAULT接腳會顯示故障情況。

 工作電壓為6.5至45V,具有高達2.0A的滿標電流(最大驅動電流)
 可配置PWM關閉時間:10、20或30µs
 3.3V、10mA LDO穩壓器電源
 Auto Tune™步進馬達調節
 透過簡單的GUI進行驅動器輸入控制和馬達調節
 板載USB通訊,與外部控制器輕鬆連接
 100mil接頭使測試探針可以探測所有驅動器輸入控制選項

應用
 自動櫃員機和貨幣處理機
 3D印表機
 工廠自動化和機器人
 影像安全攝影機
 物料搬運(叉車、倉庫機器人等)
 室外照明
 CNC驅動器
 工業步進驅動
