2019年2月15日--橫跨多重電子應用領域、全球領先的半導體供應商意法半導體（STMicroelectronics，簡稱ST；紐約證券交易所代碼：STM）新推出之STHVDAC-253C7數位電容控制器用於控制可調電容，例如，意法半導體的STPTIC系列可調電容，這款產品的優勢包括可縮小天線調諧電路的尺寸、降低物料清單（Bill of Material，BoM）成本和功耗，以及穩定智慧型手機的射頻性能。將STHVDAC-253C7控制器和STPTIC電容用於阻抗配對和頻率調諧，幾乎可以完全消除外部環境變化對射頻性能的影響，讓手機使用者可以獲得更強的接收訊號、更少的斷話次數、更快的數據速率，還有更長的電池續航時間。

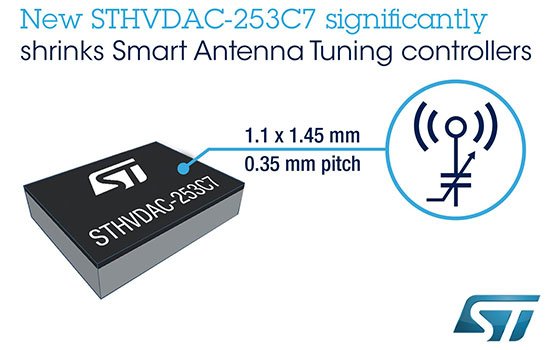

STHVDAC-253C7採用意法半導體先進的0.18µm BCD8製程和0.35mm間距倒裝片封裝，不僅尺寸相較上一代產品縮小50％，且工作電流降低一半。此外，新款控制器可與最新的0402晶片尺寸電感器搭配使用，而無需外部肖特基二極體，進而減少電路總體面積。
作為專為可調電容提供偏壓的高壓數位類比轉換器（Digital-to-Analog Converter，DAC），STHVDAC-253C7控制器提供三個輸出，用於控制GSM／WCDMA／LTE多頻手機中的三個不同的電容。意法半導體亦整合了升壓轉換器，提供調整容值所需的0V-24V偏壓。STHVDAC-253C7支援系統收發器所發出的標準MIPI RFFE（射頻前端）指令，還支援三個RFFE Unique Slave ID（USID）識別碼，而一個STHVDAC-253C7可以管理三根獨立天線。
STHVDAC-253C7可支援常用的天線調諧模式，包括新舊輸出電壓切換時間小於10µs的正常模式；縮短輸出電容電壓建立時間的Turbo模式；新舊電壓切換延時512µs到16.84ms可設置的Glide模式。Glide模式能夠帶來最平滑的電壓轉換，並滿足3GPP相位不連續性等要求。此外，該電容控制器還提供一個GPIO腳位，用於在雙調諧器手機中管理同一RFFE匯流排上所連接的兩個控制器，還用於切換控制器寄存器，以管理天線分集設計，或當插入USB數據線時，用於調整寄存器設置，以修正天線響應速度。
STHVDAC-253C7現已進入預產階段，其採用12焊球0.35mm間距WLCSP倒裝片封裝，即日起可索取設計開發用樣片。
