東芝光繼電器通過UL508認證其適用於工控設備

本文作者:東芝       點擊: 2019-05-28 09:13
前言:

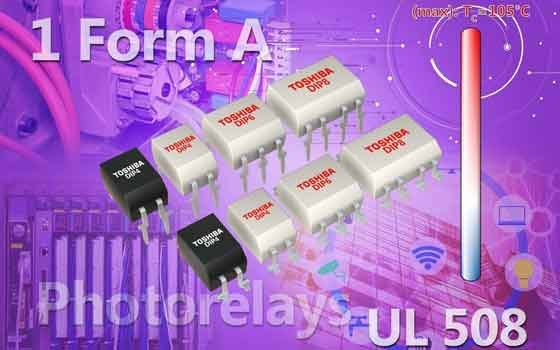

2018年5月27日--東芝電子元件及儲存裝置株式會社(東芝)推出–下列九款光繼電器產品,並獲得美國安全標準UL 508認證:DIP4封裝系列TLP3556A、TLP3558A和TLP241A;DIP6封裝系列TLP3543A、TLP3545A和TLP3546A以及DIP8封裝系列TLP3547、TLP3548和TLP3549,以上皆已開始量產。


應用領域包含需要UL 508認證的工業控制設備,及一系列銷往全球的設備。以上系列光繼電器也通過NRNT[1]認證。

UL 508標準包括一系列嚴格的零組件標準。固態繼電器(SSR)是此類零組件之一,而 SSR之內的樹脂溫度限制在105ºC(上限) [2]。SSR的工作溫度須在該上限以內。

使用者可使用東芝通過UL認證的產品生產符合UL標準的控制設備並保持SSR所需的散熱設計。

應用場合
1. 工業設備(PLC、I/O介面、各種感測器控制等)
2. 建築自動化系統(空調系統(HVAC)、恒溫器等)
3. 取代機械繼電器 (交流24V-400V系統、直流24-125V系統)

產品特色
1. 通過UL508(NRNT)認證
2. 通過UL1577認證
3. 管殼溫度(最大值):Tc=105℃

產品規格

Part number

Package

Absolute maximum ratings

Trigger LED current
IFT
Max
(mA)

ON-state resistance

RON

(Ω)

Output capacitance
COFF
typ.
(pF)

Turn-on time
tON
Max
(ms)

Turn-off time
tOFF
Max
(ms)

OFF-

state output terminal voltage

VOFF

(V)

ON-

state

current

ION

(A)

ON-

state

 current (pulsed)

IONP

(A)

Case

temperature

Tc

()

Operating temperature Topr
(
)

typ.

Max

TLP3556A

DIP4[3]

100

2.0

6.0

105

-40 to 85

3

0.11

0.2

110

2

0.5

TLP3558A

200

0.7

2.1

105

-40 to 85

3

0.9

2

110

1

0.5

TLP241A

40

2.0

6.0

105

-40 to 85

3

0.06

0.1

300

5

1

TLP3543A

DIP6[3]

30

5.0

15.0

105

-40 to 85

3

0.02

0.04

1100

5

0.5

TLP3545A

60

4.0

12.0

105

-40 to 85

3

0.035

0.06

640

5

0.5

TLP3546A

100

3.5

10.5

105

-40 to 85

3

0.05

0.08

450

5

0.5

TLP3547

DIP8[3]

60

5.0

15.0

105

-40 to 85

5

0.022

0.05

850

5

1

TLP3548

400

0.4

1.2

105

-40 to 85

1

3.0

5.0

410

1

1

TLP3549

600

0.6

1.8

105

-40 to 85

5

1.35

2.0

4300

3

1














































註解
[1] UL產品類別:工業控制開關、非馬達鎖定負載固態控制設備
[2] 塑膠(環氧樹脂)溫度限制
[3] 可提供表面黏著選項。
