瑞薩電子推出RX23E-A產品家族首款內建領先業界類比前端的RX微控制器適用於高精密度感測和量測設備

本文作者:瑞薩電子       點擊: 2019-05-29 10:18
前言:
在溫度、壓力和其他量測中提供優於0.1%的精確度性能 是製造測試和量測設備的理想選擇

2019年5月28日--先進半導體解決方案頂尖供應商瑞薩電子(TSE:6723)今天推出了32位元RX微控制器(MCU)的RX23E-A產品家族,將高精確度的類比前端(AFE)和MCU結合在單一晶片上。RX23E-A MCU專為製造測試和量測設備應用產品而設計,這些設備要求高精確度的類比訊號量測,用來測量溫度、壓力、重量和流量。RX23E-A MCU是瑞薩第一款在無校正下,就能夠提供優於0.1%精確度來測量此類訊號的解決方案。


這款新型MCU實現了業界最高等級的AFE精確度(偏移漂移:10 nV /°C、增益漂移:1 ppm /°C、RMS雜訊:30 nV rms),這種水準在以往只能透過結合運用高精確度運算放大器IC的專用A/D轉換器電路來達成。瑞薩藉由使用相同的製造製程技術,將這種高精度AFE IP(智慧財產權)整合在單一晶片上,現在可以在單晶片上,實現高精確度感測器的量測、計算、控制和通訊。這使得系統製造商可在需要高精確度量測的各式設備中,削減所需的元件數量,以節省空間並簡化系統設計。而這樣的高精確度量測,包含了感測、溫度控制器、記錄、稱重和力道感測等。此外,也可藉由啟用MCU的分散式處理,來加速端點智慧化。

瑞薩電子公司工業自動化業務部副總裁傳田明(Akira Denda)表示:「RX23E-A MCU將徹底改變高精確度類比量測系統的結構。展望未來,瑞薩的目標是提供龐大的產品線,由RX23E-A產品組開始,在單晶片上整合MCU和高精度類比單元,用於可程式邏輯控制器、分散式控制系統應用產品,以及需要進行各種更高精確度量測的測試量測設備。」

由大數據所帶動的品質和生產力改良,讓工廠和生產基地面臨壓力,而必須準確可靠地測量各式各樣感測器的資料。由於使用者在各種環境溫度下以高精確度測量小訊號時,要求的是穩定性,因此將雜訊特性和溫度漂移特性降低到較低的水準,是非常重要的。瑞薩為了滿足這些需求,開發了一種高精度AFE,並將其整合到RX MCU中,因為RX MCU已在工業應用產品中,擁有大量實績。

RX23E-A MCU是以RXv2核心為基礎,具有32 MHz的執行速度、一顆數位訊號處理器(DSP)、以及最高級浮點單元(superlative FPU)計算。這就可以使用6軸失真資料,並運用溫度資料和逆矩陣計算,來實現適應性控制。例如,機器手臂力道感測器就必須在狹小的空間內,測量和計算6軸失真。RX23E-A MCU可以使用單一晶片,測量6軸失真資料,並執行逆矩陣計算。

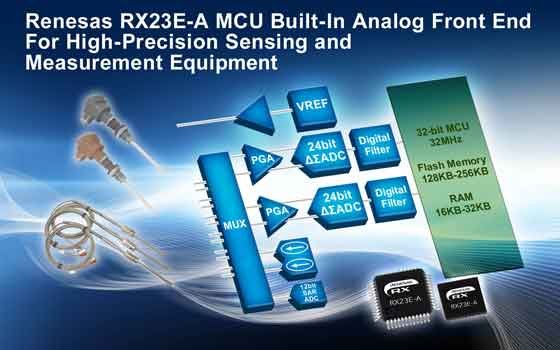

RX23E-A MCU的重要特性
• AFE方塊
- 24位元的delta-sigma A/D轉換器:最高23位元有效解析度。資料輸出速率在7.6 PS至15.6 kPS之間均可,有彈性。
- 兩組24位元delta-sigma A / D轉換器,可以同步啟動,不必切換通道即可執行感測器溫度校正。
- PGA(可程式增益放大器):軌到軌輸入PGA可以放大至128倍。偏移漂移:10 nV/°C、增益漂移:1 ppm/°C、RMS雜訊:30 nV rms。
- 參考電壓:4 ppm /°C的低溫度漂移特性,具有最高的溫度穩定性。
- 激勵電流源:可程式的電流源,具備所需的匹配,3線式電阻溫度檢測器必備。
- 類比輸入:差動輸入:高達6個通道,虛擬差動輸入;單端輸入:高達11個通道。所有的類比輸入都可以用作這兩組A/D轉換器的輸入。

• MCU方塊
- CPU:32位元RXv2核心,工作頻率為32 MHz。
- 可以使用DPS指令和FPU實現數位訊號處理。
- ROM/RAM:ROM:128到256 KB,RAM:16到32 KB。
- 通訊介面:SPI(1通道)、UART(4通道)、I2C(1通道)、CAN(1通道)。
- 功能安全性:可減少軟體負擔,透過自我診斷和斷線檢測協助功能在A/D轉換器、時脈頻率精度量測電路、獨立看門狗計時器上,還有使用RAM測試協助工具在DOC和其他電路上。

• 供電電壓:5V。AFE方塊和微控制器可使用獨立電源。可支援1.8至5.5 V的電壓。
• 工作溫度:-40°C至+85°C、-40°C至+105°C
• 封裝:48接腳QFP為7 mm見方。40接腳QFP為6 mm見方。

供貨資訊
RX23E-A MCU已開始供應樣品,並計畫於2019年12月開始量產。(供貨情況如有變更,將不另行通知)。

詳細資訊
要瞭解有關瑞薩全新RX23E-A MCU的詳情,請造訪:https://www.renesas.com/products/microcontrollers-microprocessors/rx/rx200/rx23e-a.html
