大聯大世平集團推出以恩智浦S32K144及德州儀器TPS92662-Q1為基礎的汽車抗眩光自動調整遠光燈系統方案

本文作者:大聯大世平集團       點擊: 2019-11-12 10:49
前言:

2019年11月12日--致力於亞太區市場的領先零組件通路商大聯大控股今日宣佈,旗下世平集團將推出以恩智浦(NXP)S32K144及德州儀器(TI)TPS92662-Q1為基礎的汽車抗眩光自動調整遠光燈系統(ADB)方案。

汽車使用的自動調整遠光燈(ADB)是一種能夠根據路況,自動調整變換遠光燈光型的智慧遠光控制系統,根據車輛的行駛狀態、環境以及道路狀況,ADB系統可自動開啟或關閉遠光。同時根據車輛前方視野中其他車輛的位置,自動調整及變換遠光光型,避免對其他道路使用者產生眩光效果。

硬體設計
 MCU板:使用恩智浦S32K144作為Lighting ECU MCU,一方面透過CAN匯流排與BCM及其它ECU連接,另一方面使用UART搭載CAN實體層與德州儀器LED Matrix Manager TPS92662-Q1進行通訊。
 ARM Cortex-M4 最大可達112Mhz
 Flash/RAM-512 KB / 64KB
 豐富的外設資源:4×16bit timer、1×32bit LP timer、RTC、4 x LPSPI(含有1個Flex IO的仿真SPI)、4 x LPUART、3 x FlexCAN、2 x16(12-bit)ADC

 安全規格:ASIL-B
 ADB板:使用德州儀器TPS92662-Q1管理LED矩陣,單顆最多可獨立控制12顆LED,該方案共使用兩顆TS92662-Q1,每顆IC搭載8顆CREE車用等級LED,共16顆LED。
 輸入電壓範圍:4.5 V~60 V
 三個串聯開關的四個子串(最多12顆LED)
 Multi-Drop UART通訊介面
 與CAN實體層相容
 晶體振盪器(Crystal Oscillator)驅動
 外部EEPROM I2C介面
 可編程的10位PWM調光
 LED開關、短路檢測與保護
 符合AEC-Q100汽車應用認證

 POWER板:使用德州儀器LM5122搭載TPS92518HV-Q1 的升/降壓轉換器雙級架構作為LED驅動,並使用德州儀器TPS54260-Q1提供5V電源給MCU以及LED矩陣管理。
 視覺處理板:使用恩智浦S32V MPU搭載720p相機鏡頭,相機鏡頭捕捉前方行車視野並傳輸到恩智浦S32V晶片進行處理,透過演算法將視野資訊轉化為亮度資訊,最後由ADB面板處理接收到的資訊並發出指令,熄滅相關區域的燈光。
 S32V234為Cortex-M4加上四核心Cortex-A53,獲得ISO26262認證,汽車安全等級可達ASIL-B
 APEX2專業影像處理器,可同時處理512KB的資料
 包含GPU,可達成360°全景環視演算法
 內建HDR ISP,最多可同時連接8個攝影鏡頭

方案規格

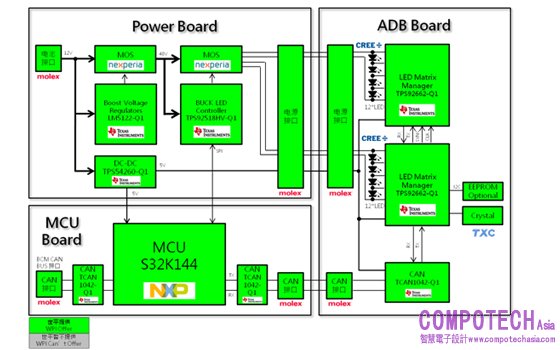

 方案採用模組化設計,分為MCU板、Power板和ADB板共三個部分,以利分區開發
 使用24顆LED,每一顆LED的開關及明暗度皆可獨立控制
 ADB板搭配特殊的大燈透視鏡,展示時可模擬實際矩陣大燈效果,利於推廣
 符合AEC-Q100認證
