ROHM 集團 LAPIS 攜手偉詮電子推出先進「ADAS E-Mirror」數位電子後視鏡

本文作者:ROHM       點擊: 2020-06-19 10:23
前言:
~強化先進駕駛輔助系統功能 共創汽車駕駛安全新藍圖~

<主旨>
ROHM 半導體股份有限公司(本社:日本京都)與偉詮電子台灣(總公司:台灣地區新竹市)及系統方案商勇昇科技有限公司(台灣地區新北市)於今日共同發表領先業界的數位電子後視鏡解決方案「ADAS EMirror」,是採用 ROHM 集團 LAPIS 研發之影像顯示控制器「ML86321」,搭配偉詮電子高效能先進駕駛輔助系統(ADAS)處理器「WT8911」,同時透過勇昇科技整合後所誕生的首款 ADAS+E-Mirror 解決 方案,對於日益備受重視之輔助駕駛系統來說,本方案有助於確保駕駛人享有更安全的駕駛環境。

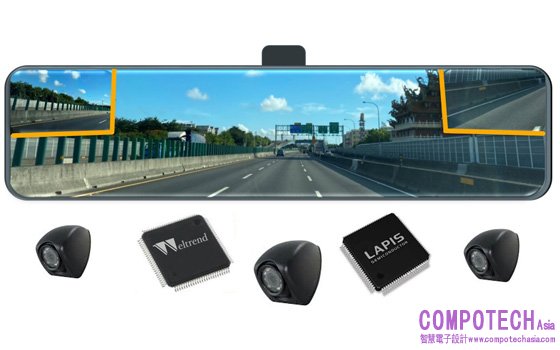

ADAS E-Mirror 解決方案

<產品特點>
此 ADAS E-Mirror 解決方案包括 ROHM 集團 LAPIS 的影像顯示控制器 ML86321,可支持 3 鏡頭的合成&圖像校正功能(角度/翹曲校正/梯形失真校正/鏡頭失真校正)和 OSD,ROM-OSD 功能和狀態監控功能,同時結合偉詮電子的 ADAS (WT8911)提供 MOV (Motion Objective)功能,可於車輛倒車(泊車)時提供輔助應用。

◼ LAPIS ML86321 特色介紹

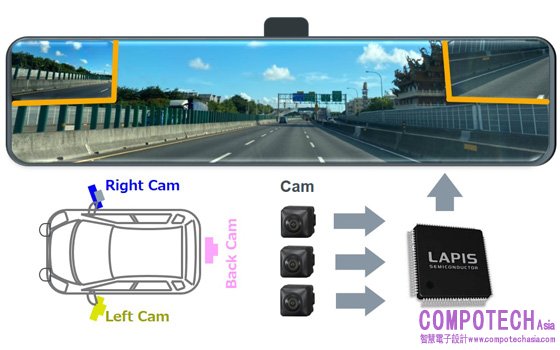

IC 特色 1: 車規等級 LAPIS 晶片內建 Frame memory,輸入端支 援 2M pixel camera (MIPI-CSI),並可將三個鏡頭的影像做進行同步顯示。右圖是將三個鏡頭拍攝到的影像去做三分割畫面的排列。由於 3 個畫面的影像上下左右位置,(大小/縮放也可以)是可以調整設定,若影像有稍微偏移,亦可將三個影像合成,而合成後的影像看起來也不會有突兀的感覺。

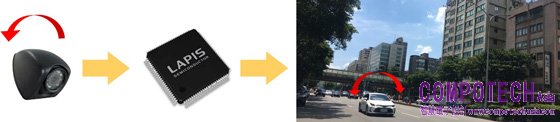

IC 特色 2: 如下圖,在鏡頭的安裝位置稍有偏移的情況下,ML86321 搭載影像處理技術可進行水平調整功能。

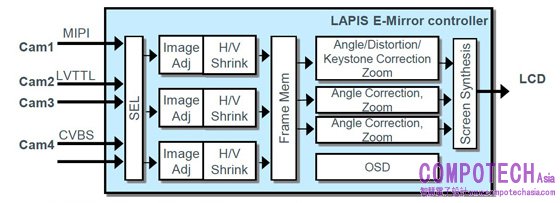

上圖是表示 ML86321 的核心內建架構,ML86321 在內建的影像調整功能上面,包括水平與垂直跟縮放(H/V Shrink)的調整設定,調整後的影像資料寫入 Frame Memory 去做暫存,之後從 Frame Memory 讀出影像資料再去做 Angle/Distortion/Keystone correction Zoom 的修正調整,最後將這些調整後的影像合成,然後顯示在 LCD Display 面板上面。
- Image Adjustment Expand, Shrink, Cropping independently
- Screen Synthesis (Picture-in-Picture)
- Image Correction Angle/Distortion/Keystone

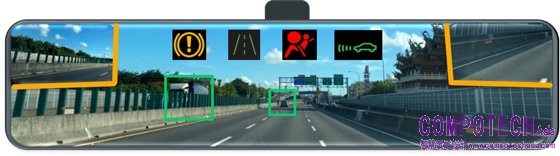

IC特色3: 可以藉由ML86321與外部SPI-Flash的結合,將 OSD(On-Screen Display) 編輯的圖示顯示在 EMirror 上面。


OSD對應格式是:
˙OSD: Text based OSD, 16/24 dot font, 2/4 color, 1.8Kbytefont memory, 64 text memory
˙SPI-OSD: Still-picture(SPI-Flash memory)1Layer,15window, 16/256 color, RGB565/888, Transparency, Data compress

偉詮 WT8911
車用先進駕駛輔助系統(ADAS)處理器,功能包括移動物偵測 MOV (Motion Objective)、車道偏移警示(Lane-Departure Warning,LDWS)、盲點偵測(Blind-Spot Detection,BSD)等。 此方案具精簡及低能耗特性,也可整合至車鏡頭模組。目前此產品也已通過汽車電子委員會(AEC)的 Q100 驗證規範,也已於今年量產出貨品牌車廠客戶。

<勇昇科技「ADAS E-Mirror」解決方案概要>
主要提供 ADAS E-Mirror 方案,包含協助電路設計/韌體開發/系統整合服務,幫助廠商能快速進入市場並順利完成量產目標。

<產品合作概念>
偉詮電子 董事長特助 林崇燾
「偉詮電子在車載市場晶片解決方案,繼之前推出的 AVM 全景 SoC WT8893S 獲得 Tier1 OEMs 廣泛採用之後,接著推出針對車載 ADAS 應用的 Smart Camera 晶片 WT8911。WT8911 主要是做移動物件偵測,具備功耗低、開機速度快速、封裝尺寸小等優勢,為 8x8mm BGA 封裝,可放入 20x20mm Camera Module 內進行邊緣端偵測,此次很高興有機會能結合 LAPIS 的車用顯示晶片,透過即時提供移動物體偵測警示,讓駕駛行車安全更進一步提升。」

羅姆半導體 董事總經理 廖錦玉
「車載市場已經成為 ROHM 未來發展的重點之一,除了持續致力於開發生產品質最優良的 產品之外,也希望借助代理商夥伴 (偉詮電子高雄分公司) 的力量,提供客戶完善且有彈性的全方位解決方案。此次很高興能與偉詮電子攜手開發強化行車安全的解決方案,藉由提供較好的駕駛經驗,來滿足今後的市場需求,最終達到自動駕駛的目標。期許雙方未來能再更貼近在地市場,快速協助回應客戶端的需求,進而擴大雙方在市場上的影響力。」

勇昇科技 總經理 陳玉蓮
「此次開發的 ADAS E-Mirror,為第一款把 ADAS 功能加進 E-Mirror 的產品,可以加強對於駕駛安全的輔助。此 E-Mirror 最多可以同時顯示三個鏡頭的畫面,大大降低車輛盲區,增進行車安全。運用 LAPIS ML86321 晶片可提升畫質解析度達到 FULL HD 1920x1080P (鏡頭輸入), 相較於目前坊間 1280x720P 的產品,在畫面的清晰度上獲得很大的提升。」
