2020年10月20日--半導體測試設備領導供應商愛德萬測試 (Advantest Corporation) (TSE: 6857) 為旗下Hadatomo™ Z光聲顯微鏡研發雙波長雷射技術，能針對皮膚中的黑色素與血管網進行3D造影。相較於先前機型拍攝的影像較難以辨識出黑色素與血管網之間的空間關係，最新技術則只要一眼就能掌握，可望助攻皮膚、美容和醫學研究等多元應用。
■新技術特點
具備575奈米與650奈米波長的愛德萬測試最新雙波長雷射技術，是應用該公司光學參數產生器的專利波長轉換技術*1再進一步投入研發而成。Hadatomo™ Z此前使用的532奈米和556奈米波長，具高血紅素吸收係數，適合用於血管網造影，黑色素吸收係數也很高，因此黑色素與血管網會同時成像。然而由於黑色素分布在皮膚表皮的基底層，血管位在真皮的乳突層，兩者所在深度差不多，因此在拍攝出的影像中很難分辨。
具備575奈米與650奈米波長的愛德萬測試最新雙波長雷射技術，是應用該公司光學參數產生器的專利波長轉換技術*1再進一步投入研發而成。Hadatomo™ Z此前使用的532奈米和556奈米波長，具高血紅素吸收係數，適合用於血管網造影，黑色素吸收係數也很高，因此黑色素與血管網會同時成像。然而由於黑色素分布在皮膚表皮的基底層，血管位在真皮的乳突層，兩者所在深度差不多，因此在拍攝出的影像中很難分辨。
新技術產生的650奈米波長雷射具高黑色素吸收係數，但血紅素吸收係數低，因此能就黑色素單獨成像。把這些影像與藉575奈米波長拍攝的血管網影像互相重疊後，便得到能夠同時辨別黑色素與血管網的3D成像。此外，新的雷射光源與電源供應器體積夠小，很容易就能安裝到Hadatomo™ Z機台上。

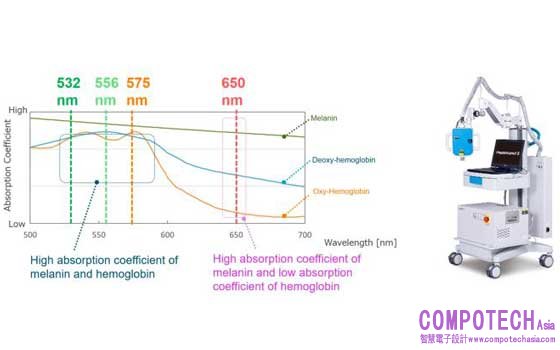

左) 波長與吸收係數之關係 右) Hadatomo™ Z光聲顯微鏡
|
左Y軸(上到下) |
高 / 吸收係數 / 低 |
|
X軸(左到右) |
雷射波長532奈米 / 556奈米… |
|
右Y軸(上到下) |
黑色素 / 去氧血紅素 / 含氧血紅素 |
|
深綠說明文字 |
高黑色素與血紅素吸收係數 |
|
粉紫說明文字 |
高黑色素、低血紅素吸收係數 |
■新技術應用示例
量測人體上臂 (圖1)
左邊影像是透過532奈米波長雷射產生，黑色素與血管都照進去了，很難分辨兩者；另一幅影像則顯示，最新雙波長雷射可以清楚區分黑色素與血管，並以不同顏色呈現。在右邊這張影像中，綠色呈現的是黑色素，紅色則是血管網。
左邊影像是透過532奈米波長雷射產生，黑色素與血管都照進去了，很難分辨兩者；另一幅影像則顯示，最新雙波長雷射可以清楚區分黑色素與血管，並以不同顏色呈現。在右邊這張影像中，綠色呈現的是黑色素，紅色則是血管網。
量測頭皮 (圖2)
皮膚內的髮根和頭皮上的血管網能以3D造影呈現。最新雙波長雷射可以量測出黑色素分布和血液循環。
皮膚內的髮根和頭皮上的血管網能以3D造影呈現。最新雙波長雷射可以量測出黑色素分布和血液循環。

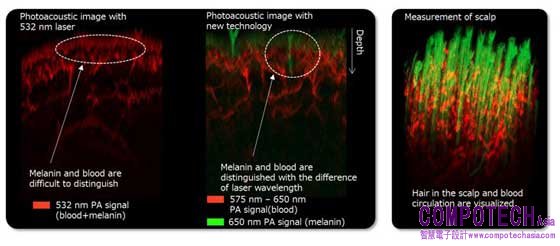

（圖1） （圖2）
|
最左(上到下) |
532奈米雷射光聲造影 |
|
|
難以區分黑色素與血液 |
|
|
532奈米PA訊號 (血液+黑色素) |
|
中(上到下) |
採用新技術的光聲造影 |
|
(向下的箭頭) |
深度 |
|
|
黑色素與血液藉由不同雷射波長區別開來 |
|
|
575奈米-650奈米 PA訊號 (血液) |
|
|
650奈米PA訊號 (黑色素) |
|
最右(上到下) |
量測頭皮 |
|
|
視覺化頭皮中的毛髮與血液循環 |
採用最新科技的雙波長雷射，已榮獲POLA CHEMICAL INDUSTRIES, INC青睞運用於研究中，研究成果將於第31屆國際化妝品化學家學會聯盟 (International Federation of Societies of Cosmetic Chemists，簡稱IFSCC) 大會*2發表。愛德萬測試預計從2020年12月左右起，接受裝備最新雙波長雷射技術之Hadatomo™ Z產品訂單。
* 1 波長轉換技術是由日本國立物質材料研究機構 (National Institute for Materials Science) 與愛德萬測試實驗室 (Advantest Laboratories Ltd) 共同研發。
*2 該成果發表將以此為題：「透過雙重即時成像 (double alive imaging) 技術進行現況量測，藉此探查肌膚老化過程之物理特性 ~運用光聲造影技術和深度學習演算法，探究肌膚內部狀態對臉部給人之印象的貢獻~」。
關於愛德萬測試
愛德萬測試 (TSE: 6857) 是自動化測試與測量設備領導製造商，旗下產品用於5G通訊、物聯網 (IoT)、自駕車、人工智慧 (AI)、機器學習、智慧醫療裝置等應用所需之半導體的設計和生產。現今全球最先進的半導體生產線均採用愛德萬測試領先業界的系統與產品。此外，愛德萬測試亦投入研發，解決接踵而來的測試挑戰應用，並生產光罩製造最重要的多視角量測掃描式電子顯微鏡，以及突破現有技術限制的3D成像暨分析工具。1954年於成立於東京的愛德萬測試，是在全世界都設有據點的國際企業，更對跨國永續生產與企業社會責任作出承諾。
進一步資訊請上公司網站：www.advantest.com。
