2022年1月18日--致力於亞太區市場的領先零組件通路商大聯大控股宣佈，其旗下友尚推出基於意法半導體（ST）PM8804的DC/DC ACF隔離式電源供應器方案。

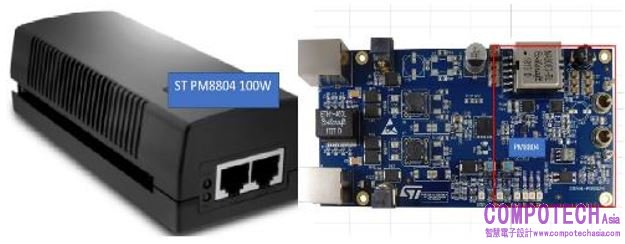

圖示1-大聯大友尚基於ST產品的DC/DC ACF隔離式電源供應器方案的展示板圖
隨著5G應用的迅速普及和推廣，新一代網通服務器、交換機與小型基站的需求呈現高速成長狀態，在這種背景下，電源供應器的設計也隨之朝向高功率、小型化、輕量化的趨勢發展。目前，市面上大多網通POE所使用的DC/DC電源功率約50W左右，不僅體積大且零件繁多，而且其使用的傳統Flyback架構效率也不理想。為此，大聯大友尚基於ST PM8804推出了DC/DC ACF隔離式電源供應器方案，可以幫助工程師實現較高的轉換效率。
圖示2-大聯大友尚基於ST產品的DC/DC ACF隔離式電源供應器方案的場景應用圖
本方案的核心是ST旗下的PM8804 PWM控制器，其集成了設計智能高效48V轉換器所需的所有電路。內部的高壓線性穩壓器具有20mA（典型值）輸出電流，因此該器件的啟動僅需極少外部元件。此外，PM8804控制器還具有可編程振盪器、可調斜率補償、具有可編程死區時間的雙互補低側驅動器、可編程軟啟動、軟關斷以及可編程電流檢測消隱時間。不僅如此，該器件嵌入了一組保護功能，可以消除系統級災難性故障的風險。

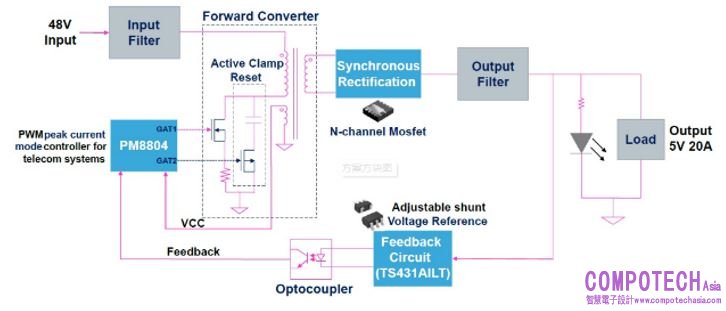

圖示3-大聯大友尚基於ST產品的DC/DC ACF隔離式電源供應器方案的方塊圖
在該方案的幫助下，工程師不僅可以最大限度地節省電路板空間和物料清單，還能夠提高電源系統的轉換能效。
核心技術優勢：
PWM峰值電流模式控制器；
輸入工作電壓高達75V；
內部高壓啟動穩壓器，具有20mA電流能力；
具有可程式設計消隱功能的電流檢測時間高達200ns；
高達1MHz的可程式設計固定頻率；
可設置時間的軟啟動；
軟關閉（可選禁用）；
雙低側互補柵極驅動器；
10至200ns的可程式設計死區時間GATE1和GATE2之間；
柵極驅動器具有1A峰值能力；
GATE2可選擇關閉以減少消耗；
80%最大占空比，內部斜率補償：
CTL引腳上的內部上拉電阻使能光耦連接。
工作電流消耗<1.5mA；
嵌入式保護：
在4個事件後具有過電流保護；
具有自動重啟功能的延遲超載保護；
VC 上的回饋斷開 (OV) 保護。
風險保護：
熱關斷。
方案規格：
基於PM8804的DC/DC正向轉換器；
輸入電壓範圍：42–56VDC；
開關頻率：250kHz；
輸出：
功率：100W；
電壓：5VDC；
電流：高達20A；
峰值效率>94%；
開路保護；
符合RoHS；
符合WEEE標準。
