電磁相容性 (EMC)在醫學應用工程中不可或缺是有其原因的。如果在醫療應用時, 無線通訊出現干擾並中斷, 這可能會為患者帶來嚴重後果。有鑑於此, 電磁相容性專家SCHURTER (碩特)與醫療行業的工程人員合作研發符合最嚴格 EMC標準的醫學產品應用。
對於帶有植入儀器的患者, 例如心臟起搏器等, 儀器和控制裝置之間的資訊聯繫通過無線電的特定頻率信號進行。所以, 基於干擾理由, 這些儀器內其他電子器件不能放射該頻率範圍內的雜訊, 故此電磁相容性的功能在這些應用的開發中起著至關重要的作用。
觸控控制器
對於觸控控制器的設計, 一般使用具有多層銅板的PCB板。外層的電路板充當遮罩, 得以控制內層中的信號輻射。此外濾波器元件放置在與外界有接觸的電纜連線處和感測器連接處, 可以阻止來自晶片的干擾。而減少電源信號輻射干擾, 電源亦會使用線性穩壓器取代開關穩壓器。
液晶顯示器
許多醫療用途使用的LCD螢幕是其內部電子器件控制; 而限制它的信號輻射, 可以在螢幕前放置一層遮罩膜。這是通過使用帶有導電網格的箔片來實現遮罩以防止來自LCD螢幕的干擾。雖然這些網狀薄膜會使圖像顯示變暗, 但 SCHURTER 採用具有極高透明度的薄膜, 因此顯示本身不受影響。
電磁相容性 (EMC) 測試

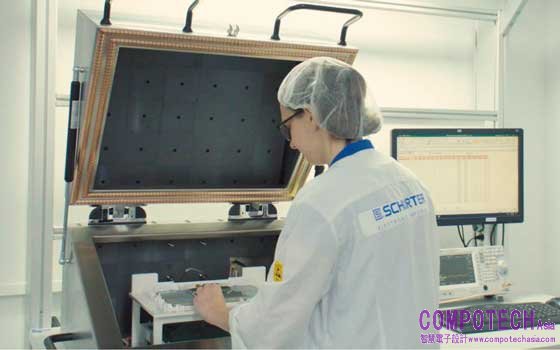

測試電磁相容性的樣機範本在專門設計的無輻射房間內接電啟動後進行測試。測試室內的探測天線記錄了相關頻率範圍內的所有信號, 並通過同軸電纜傳輸到室外的頻譜分析儀來確定這些信號的平均值, 由於不同產品有相應的法規限值要求, 故信號的平均值必須低於相應的限值。
生產過程中降低成本
在符合EMC條件的大前提之下, 產品設計中的材料選擇及其結構也會相應調整, 從而開發出完全適合生產過程的高品質產品, 既擁有正確的EMC特性, 又無需太多額外成本。
同時也在 SCHURTER （碩特集團）微信發佈https://mp.weixin.qq.com/s/kBR-AYJYzKlajqqQmxVWXA
關於SCHURTER集團
SCHURTER是國際領先的電氣和電子元件創新者和製造商。該公司專注于安全電源和易於使用的設備。其廣泛的產品組合包括電路保護，插頭和連接器，EMC 產品，開關，輸入系統和電子製造服務領域的標準解決方案。 SCHURTER 的全球代表處網路確保了可靠的交付和專業的客戶服務。如果標準產品不適合，公司會開發特定于客戶的解決方案。
