2022年8月16日--致力於亞太區市場的領先零組件通路商大聯大控股宣佈，其旗下友尚推出基於意法半導體（ST）STPMS2、STISO621和STM32F413RH晶片的三相並聯電錶方案。

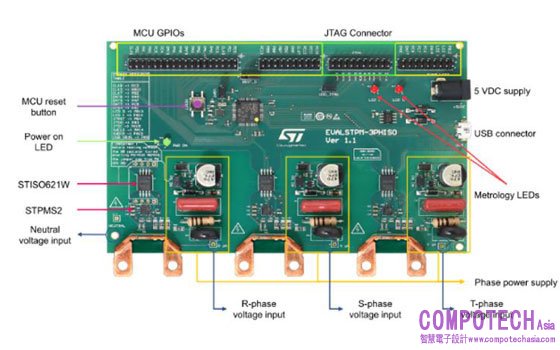

圖示1-大聯大友尚基於ST產品的三相並聯電錶方案的展示板圖
電錶作為智能電網建設的關鍵終端產品之一，承擔著原始電能數據采集、計量和傳輸的任務。如今，隨著物聯網技術的迅速發展和國家政策的大力支援，電錶被廣泛應用於各種場景，為電力的精準採集帶來了極大便利。在此背景下，大聯大友尚基於ST STPMS2計量前端IC、STISO621數位隔離器和STM32F413RH MCU推出了三相並聯智能電錶方案，符合EN 50470-x、IEC 62053-2x、ANSI12.2x交流電表標準，能夠為客戶帶來精準計量性能的同時，提供極高的性價比。

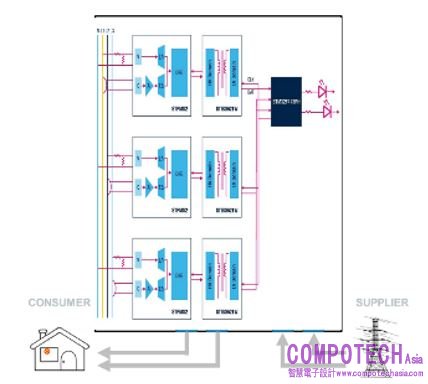

圖示2-大聯大友尚基於ST產品的三相並聯電錶方案的場景應用圖
STPMS2是一款雙通道24位二階sigma-delta調節器，它可通過板上分壓和分流感測器測量每相交流電的電壓、電流，接著使用微控制器分配的4MHz同步時鐘脈衝對訊號進行採樣，並採用多路複用技術通過一個輸出引腳傳輸電壓和電流的sigma-delta比特流。在此方案中，需要使用三個STPMS2採集每個相的電壓、電流數據。
STISO621是一款基於厚氧化層電流隔離技術的雙通道數位隔離器。該器件提供兩個獨立通道（處於相反方向，採用施密特觸發器輸入），能夠提供高抗噪能力和高速輸入/輸出切換時間。並且STISO621的最大數據傳輸速率為100Mbit/s，脈衝耐壓（VIOTM）高達6000V，最大重複隔離電壓（VIORM）為1200V。相較傳統的光隔離器，STISO621能確保數據傳輸速度更快，使用壽命更長，而且可靠性更高。
STPM32F413微控制器集成了sigma-delta調製數位濾波器（DFSDM），可將六個比特流轉換為24位的電壓和電流值，並每200µs實時計算一次所有計量數據。該固件還實現了一個虛擬通訊端口，用於訪問內部參數，讀取計量數據，修改內部配置和校準電路板功能。
圖示3-大聯大友尚基於ST產品的三相並聯電錶方案的方塊圖
得益于器件的卓越性能，本方案可實現極高的可靠性和魯棒性，並且經過優化設計的感測電路和PCB配置，可確保方案具有優異的抗EMI干擾性和出色的訊號噪聲比，能夠進行高精度測量和後處理運算。客戶借助此方案可加快三相交流電能表設計，滿足國際上最嚴格的電能表質量和精度標準。
核心技術優勢：
專用IC，精簡線路，低成本；
符合主要的法規要求；
考慮抗干擾及信噪比，穩定性及耐用度高；
免費完整的程式，並搭配圖形化界面軟體，易於使用修改。
方案規格：
符合EN 50470-x、IEC 62053-2x、ANSI12.2x標準對交流功率計的要求；
每相和累積的活動寬帶Active wideband、活動基波active fundamental、反應reactive和視在apparent的功率及電能計算；
根據IEC 62053-22的三相有功/視在功率測量精度等級0.5；
根據IEC 62053-21的三相無功功率測量精度等級1；
6通道電壓和電流抽取樣本可用@200us；
2.5kHz測量帶寬；
每個電壓和電流訊號的RMS和THD（可選）計算；
用於直流測量的可選高通濾波器；
每個相位的線週期和相移測量；
相電壓延遲；
完全校準（用於DC測量的幅度、功率偏移和樣本偏移）；
兩個用於脈衝輸出的可配置LED；
shell命令在虛擬com端口模式下通過USB進行通訊；
相間6KV電氣隔離，間隙為8mm。
