2022年8月18日--致力於亞太區市場的領先零組件通路商大聯大控股宣佈，其旗下友尚推出基於安森美（onsemi）NCP1343晶片的100W PD電源適配器方案。

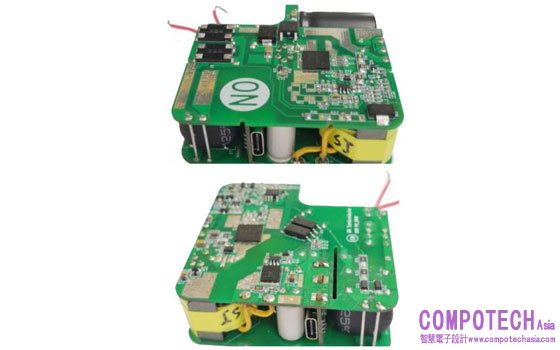

圖示1-大聯大友尚基於onsemi產品的100W PD電源適配器方案的展示板圖
在電池續航能力遲遲無法突破的今天，快速充電技術無疑成為各大廠商研發和宣傳的重點之一。近幾年，隨著USB Type-C接口的普及，Power Delivery（PD）協議不僅為包括智能手機在內的所有採用Type-C接口的電子設備提供了統一的快速充電標準，而且加速了廠商對大功率PD電源適配器方案的研發。為縮短客戶的研發週期，大聯大友尚基於onsemi NCP1343晶片推出了100W PD電源適配器方案，可支持PD3.0/PPS協議規範。
圖示2-大聯大友尚基於onsemi產品的100W PD電源適配器方案的場景應用圖
由於電源輸出功率在75W以上，就需要在電路設計中增加PFC電路來達到高功率因數下的行業標準。因此，本方案除了採用onsemi旗下新一代QR Flyback控制器NCP1343外，還在電路前級使用onsemi NCP1623作為PFC級的控制，提高了設計需求。並在輸出控制級增加onsemi FUSE15101的設計滿足了PD3.0/PPS協議標準。
NCP1343是集成准諧振控制的flyback晶片，內部集成700V高壓啟動源並具有Brown-out功能，9V至28V寬VCC供電電壓範圍，適合設計高性能離線電源轉換器，它具有專有的谷值鎖定電路，可確保穩定的谷值切換。該系統可以在低至第六谷值下工作，並轉換到頻率折返模式以減少開關損耗。隨著負載降低，NCP1343可以進入跳躍模式以管理功率輸出，同時最大限度地降低噪聲。
NCP1632集成了一個雙MOSFET驅動器，用於交錯式PFC應用。交錯由並聯的兩個小級組成，代替了一個難以設計的更大級。並且NCP1632驅動器為180°移位相位，可大大降低電流波紋。
圖示3-大聯大友尚基於onsemi產品的100W PD電源適配器方案的場景應用圖
本方案以高性能的控制器和驅動器為設計者提供了創新的功能，能顯著減少高能效AC-DC電源的物料單（BOM）含量，尤其是在100W以上的負載範圍，包括智能手機、筆記本電腦適配器。
核心技術優勢：
700V高壓啟動源，HV腳位集成Brown-out功能；
寬VCC供電電壓：9V至28V；
頻率折返技術結合Quiet-Skip提升輕載效率；
谷底鎖定技術有效改善系統噪聲；
空載條件下損耗低至50mW；
抖頻技術有效改善EMI。
方案規格：
輸入電壓：90Vac to 264Vac；
最大輸出功率：100W；
輸出電壓電流：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A；
輸出電壓紋波：60mV Max；
功率密度：1.46W/cm3；
效率：92.3% & 92.9% @20V/3.25A，115Vac &230Vac。
