成功案例分享:Littelfuse eFuse集成保護IC應用在便攜終端產品的優勢

本文作者:Littelfuse       點擊: 2022-11-02 17:02
前言:

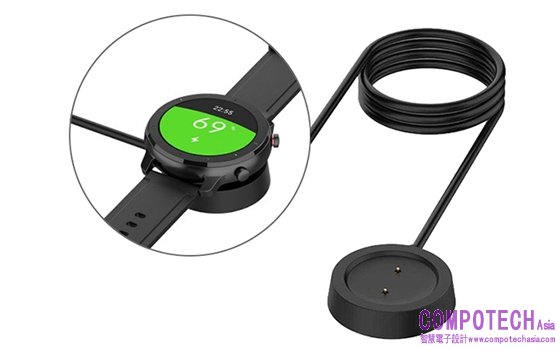

——解析手表磁吸充電線的應用
Littelfuse第三季度推出的eFuse 集成保護芯片LS0505EVD22系列,憑借其優異特性,上市後不到兩個月即得到市場認可,成功設計於便攜式手表磁吸充電線應用中,並快速獲得訂單,在激烈競爭中脫穎而出,具有裏程碑意義。

作為深耕功率控製、電路保護和傳感器產品與服務近百年的專業供應商,Littelfuse電子保險絲芯片應用已較為成熟。在低壓、小電流便攜式終端產品市場,保證設備免受損壞,使系統安全、可靠的工作,提高系統魯棒性等方面,Littelfuse一直不余遺力的進行著產品創新。現今,便攜式設備的設計必須遵守Type-C規範,USB電力傳輸(PD)最高規格需達到20 V / 5 A。因此,許多配備Type-C接口的電子設備均需支持USB-PD協議且最大輸出功率為100 W(20 V / 5 A)。


本應用案例中,用戶選用的是Type-C充電規格,定製工作電壓5 V,工作電流1 A,產品需滿足過壓20 V、過流5 A、單體零件表面溫度必須小於80℃,充電線溫度必須小於50℃的技術要求。由於市場上Type-C充電規格多樣化,電壓規格範圍由5 V至9 V、12 V、15 V、20 V不等,消費者非選擇性交叉使用習慣,導致電子設備損壞的情況時有發生。因此,在產品設計初期,工程師首先考慮的是產品的安全性、可靠性,滿足用戶核心訴求,讓產品在不同應用場景中均能正常使用。

基於客戶以上需求,Littelfuse工程師推薦了剛剛推出的eFuse 集成保護芯片其中一款LS0505EVD22系列。該產品符合USB-PD標準,支持100W最大功率,即在Vbus端施加20 V / 5 A功率時具備通過此功率的能力且不會發生損壞。同時,將Vbus對地短路持續20 min,在5 V / 1 A的應用中,部件溫度僅為37℃,遠低於市場上知名品牌同類產品。這一長時間微短路測試的優異溫升表現得益於較低的RdsOn,LS0505EVD22的RdsOn為50 mΩ。整體而言,較低的RdsOn不僅能降低損耗,同時也能兼顧設計需求與系統可靠性,滿足作為便攜式產品工作期間器件溫升測評的關鍵指標。

目前市場上被廣泛使用的同類產品輸入電壓在30 V,但較多的輸出電壓等級為12 V。因此,本次競標在執行20 V / 5 A測試時直接被燒毀。而Littelfuse LS0505EVD22系列具有極高的輸入/輸出耐受電壓,雙向均達到30 V,在行業內處於領先地位,完全滿足用戶設定的基礎需求。

LS0505EVD22系列支持的持續工作電流達到5 A,與競標廠商所提供的產品相比有較大優勢,較高的輸出電流為後續產品的升級提供了極大便利。據預測,未來相似應用的電流規格有望提高至3 A,這樣在系統設計中保持相同的BOM,減少了設計方的新品評估環節,降低了物料管理,人力資源成本得到極大節約。

選用集過壓保護、過流保護、過溫保護、短路保護等功能於一身的Littelfuse LS0505EVD22系列所設計出的磁吸充電線應用方案,最終以優異的系統性能,通過了用戶嚴苛的技術測評,獲得了標的。值得一提的是,過溫(OT)保護功能,在系統應用中起到了至關重要的作用,小尺寸、高集成度的DFN2X2_8L封裝形式,也滿足了此類應用的基礎需求。

Littelfuse 新推出的四款eFuse 集成保護芯片均提供EVB評估板,便於客戶快速測試,如前文提及的PD最大功率測試、對地短路溫升測試等,以幫助客戶熟悉產品性能,縮短開發時間,助力產品快速上市。

作為一線國際品牌,Littelfuse的專業技術服務工程師分布在國內各個區域,可以及時為客戶提供技術支持,快速響應客戶的任何問題也是獲得該項目的關鍵因素之一。

如對以上設計方案感興趣,請通過官網聯系我們。

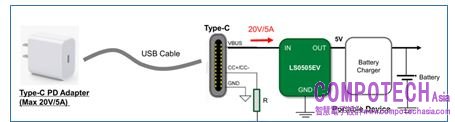

典型應用電路
