ROHM推出車用液晶背光矩陣式（8系統×24ch）LED驅動器「BD94130xxx-M」
前言：
1顆IC即可獨立控制192區域Mini LED！ Local Dimming功能有助提高顯示器清晰度並降低功耗
半導體製造商ROHM（總公司：日本京都市）推出在新世代In-Vehicle Infotainment system和儀表板等應用中，日益廣泛的車用大型顯示器液晶背光LED驅動器IC（以下稱 LED驅動器）「BD94130xxx-M」（BD94130MUF-M、BD94130EFV-M）。
近年來，隨著ADAS（先進駕駛輔助系統）發展和In-Vehicle Infotainment system功能的增加，車用顯示器需要具備更高的清晰度以便提高易辨性。針對該需求，具有Local Dimming功能的LED驅動器由於可以只關閉液晶顯示器暗部的背光，有助提高液晶顯示的清晰度並降低功耗，因此開發新世代駕駛艙的製造商正在考慮採用此種LED驅動器。而傳統的直接式LED驅動器，一顆IC可控制的區域數不足100個，在隨著顯示器尺寸擴大而區域數也日益增加的車用顯示器領域中，面臨著LED驅動器和週邊元件面積增加的挑戰。
「BD94130xxx-M」是由8系統開關控制器和24通道電流驅動器組成的矩陣式*1LED驅動器，僅由一顆IC即可將背光用的Mini LED分割為多達192個區域進行控制（調光）。另外每個區域的Mini LED還可透過Local Dimming功能*2獨立控制，有助提高顯示器的清晰度並降低功耗。目前在車用顯示器領域中，區域數量與日俱增，已成為市場發展趨勢，新產品與直接式*3的市場競品相比，一顆IC能夠控制的區域數量更多，因此可大幅削減安裝面積和所需控制器數量。例如目前主流車用顯示器的In-Vehicle Infotainment system，採用的是10英吋等級產品，需要控制大約600個區域，新產品與直接式的市場競品（支援48個區域）相比，僅需1/4的LED驅動器數量即可進行控制，LED驅動器所需安裝面積可以縮減多達84%。此外隨著新世代駕駛艙使用顯示器尺寸的增大，區域數也日益增加，因此採用ROHM新產品所帶來的優勢將越發顯著。
新產品「BD94130xxx-M」已於2023年4月份開始暫以每月10萬個的規模投入量產（樣品價格：2,000日元/個，未稅）。前段製程的製造據點為ROHM Hamamatsu Co., Ltd.（日本濱松市），後段製程的製造據點為ROHM Electronics Philippines, Inc.（菲律賓）（BD94130MUF-M）和ROHM Integrated Systems (Thailand) Co., Ltd.（泰國）（BD94130EFV-M）。另外新產品也已開始透過電商平台銷售。

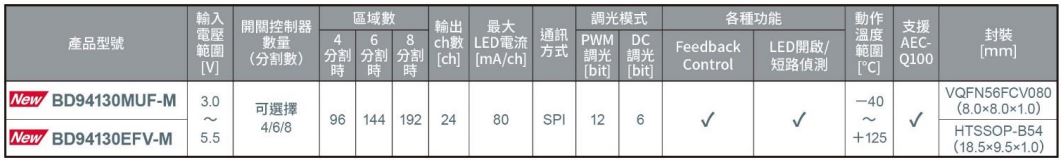

＜關於新產品「BD94130xxx-M」＞
「BD94130xxx-M」是一款矩陣式LED驅動器，由最多可進行8分割的開關控制器和24通道電流驅動器組成。開關控制器的數量可以透過寄存器設定，從三種模式（4、6、8分割）中做選擇，因此可以根據區域數和LED的消耗電流來適應各種規格的應用。另外該產品還內建回饋控制功能，無論LED的溫度特性如何，都能使回饋電壓保持恒定，有助減少熱設計工時並降低能源耗損率。
＜應用＞
新產品具有Local Dimming功能，有助車用顯示器實現高對比。
・電子後視鏡（倒車鏡、後視鏡）
・In-Vehicle Infotainment system 車用資訊娛樂系統
・儀表板
・抬頭顯示器（HUD）
＜電商銷售資訊＞
開始銷售時間：2023年4月起
電商平台：MOUSER、Digi-Key等。
＜名詞解釋＞
*1）矩陣式
一種結合了開關控制器和電流驅動器，來點亮矩陣狀排列LED燈的方式。由於該種方式可以控制的區域數很多，因此非常適用於In-Vehicle Infotainment system和儀表板等配備大型液晶面板的應用。
*2）Local Dimming功能
一種根據液晶面板上顯示圖像的明暗，來控制位於正下方背光LED亮度的LED驅動器技術。利用該技術可實現高清晰度的液晶顯示。
*3) 直接式
電流驅動器1通道直接控制1個區域的驅動方式。
