Rohde & Schwarz透過在MXO示波器上首度採用ASIC（特定應用積體電路）觸發區技術，打破了資料擷取速率的 紀錄
前言：
Rohde & Schwarz進一步強化其示波器產品組合，透過引進業界首創的ASIC觸發區技術，MXO系列能夠提供全球最快的觸發區更新速率，高達每秒600,000個波形，並且兩次觸發事件之間的盲區時間小於1.45微秒。這比競爭對手的觸發區技術快了高達10,000倍。由於新的ASIC觸發區技術，MXO示波器能精確地隔離傳統觸發方式無法提供的靈活性事件。

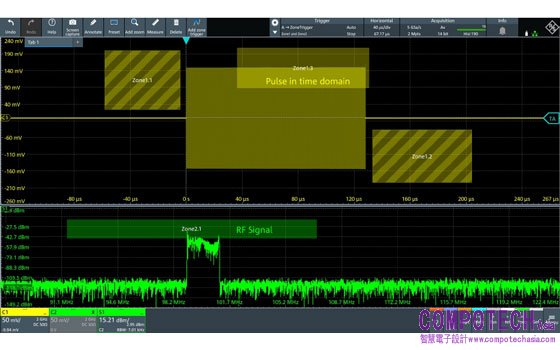

圖：使用觸發區在時域內觸發特定的RF線性調頻脈衝長度，並當線性調頻脈衝超出一定功率水準時在頻域內觸發。
Rohde & Schwarz開發了業界第一款ASIC觸發區技術，並應用在新款MXO系列示波器中。這項新功能增強了示波器精確隔離難以或無法用傳統示波器觸發方式檢測的事件的能力。此外，MXO的觸發區實施也是業界最快的，以數倍之遙遠遠超過其他市面產品。
傳統的示波器觸發類型，例如邊緣觸發等，往往難以設定和/或不足以視覺化某些觸發事件。而觸發區則允許用戶通過在儀器顯示屏上繪製一個或多個區域來定義觸發條件。示波器隨後會檢查每個資料擷取以尋找這些條件，並顯示符合圖形條件的資料擷取。如果事件不符合圖形條件，則該波形被捨棄並不顯示。觸發區對於非單調邊緣、串列匯流排模式、數學波形、多通道事件以及頻域中的事件非常有效。對於這些應用場景，傳統的示波器觸發方式根本不起作用。Rohde & Schwarz的新觸發區技術是業界第一款ASIC基於解決方案，適用於類比通道訊號、數學和頻譜分析。
Rohde & Schwarz示波器部門副總裁Philip Diegmann表示：「Rohde & Schwarz開發的下一代MXO-EP處理ASIC技術是MXO系列突破性的訊號可視性和使用者體驗的基礎。晶片設計預留了進一步的硬體加速能力，以便未來實現。這樣我們就能為示波器客戶提供前所未有的新功能。藉助MXO觸發區，用戶可以獲得額外的觸發能力，而不會有過去經驗上軟體觸發區解決方案所導致觸發盲區時間的大幅增加。」
藉助MXO觸發區，現在在頻域中使用示波器進行測試和除錯的用戶可以繪製特定的觸發區。當某個頻率超出設定的功率水準時，示波器就會觸發或啟動。或者用戶可以簡單地為射頻線性調頻脈衝或脈衝繪製觸發區。業界第一的新特性是MXO的自由運行模式，在該模式下，示波器盡可能快速地擷取資料，而無需尋找邊緣觸發事件。
將此與觸發區結合使用對於電源完整性測量和EMI除錯非常有效。
MXO觸發區還包含了一項市場上從未出現過的功能：即時儲存僅符合觸發區標準的波形。該功能使用戶能夠專注於與其應用相關的特定事件。
Rohde & Schwarz將新的ASIC觸發區功能作為所有MXO 4、MXO 5和MXO 5C系列示波器的標準功能提供，從版本2.2固件開始, 軔體可免費下載。現有MXO用戶可以免費升級他們的儀器。
