集電容式觸控和主機控制器功能,節約時間、成本以及電路板空間

本文作者:Ali Anwar       點擊: 2019-05-14 10:50
前言:


工業設計比以往任何時候都發展地更快,以提供美觀和可靠的人機界面(HMI),特別是在家電和樓宇安保系統中。機械按鈕和旋鈕正在讓位於電容式觸控,德州儀器的CapTIvate™電容式觸控傳感微控制器(MCU)正在引領這類用戶體驗革命。

新型MSP430FR2675和MSP430FR2676器件將有助於通過電容式觸控擴展您的設計,同時節省時間、電路板空間從而降低成本節省。以下是對CapTIvate優勢的快速概述,特別針對這兩款新器件:
• 便於使用:通過一系列廣泛的工具和資源,您可以節省時間並更快地發佈產品- 在不到5分鐘的時間內開始您的設計。
• 多功能性:提供具有完全可配置性的設計靈活性,包括自電容和互電容感測器以及用於按鈕、滑塊、滾輪和接近感應的綜合控制項庫。
• 最低功率:無需CPU干預即可自動檢測觸控,確保較長的電池使用壽命。
• 魯棒性和可靠性:通過IEC和IPX認證的抗傳導雜訊和防水解決方案,避免錯誤觸控檢測並實現卓越的可靠性。

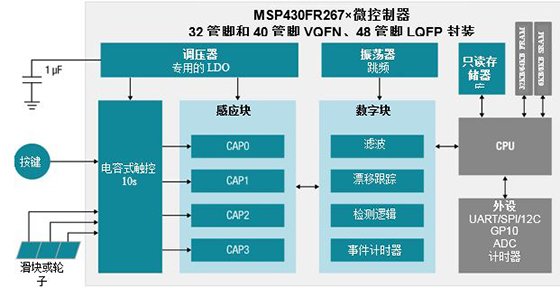

圖1  -  MSP430FR267x 微控制器框圖

正如圖1所述,MSP430FR2675和MSP430FR2676提供32KB和64KB的非易失性記憶體,為您提供更多的代碼空間來運行應用程式碼或存儲/記錄資料。更高的引腳數封裝(包括32引腳VQFN、40引腳LQFP和48引腳LQFP)提供了足夠的序列通訊連接埠和GPIO,可與其他系統元件連接。若您想與模擬感測器連接,集成的12位ADC可滿足您的需求。為何還要依靠雙晶片(主機微控制器+分立式電容式觸控微控制器)解決方案?設計人員可利用CapTIvate™電容式觸控傳感微控制器單晶片解決方案,從而節省BOM成本和電路板空間。

經過認證,這些器件適用于高達105℃的擴展溫度範圍—— 這是家電應用中設計人員的關鍵要求。此外,Captivate IP 可自動執行多種抗雜訊後處理技術,如多頻掃描和過採樣,從而實現更強大的電容式觸控。憑藉這些功能組合,MSP430FR2675和MSP430FR2676可作為您應用中的主系統控制器!
產品組合可擴展性和生態系統

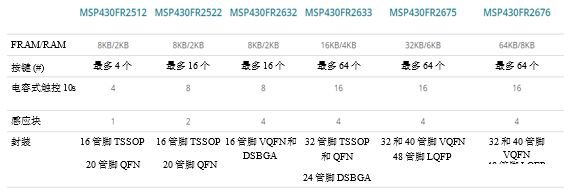

圖2  -  CapTIvate MCU產品組合

專案要求可能會隨時變化,過程中可能需要靈活地添加或刪除功能。若您希望設計具有平臺性,則需要一個可滿足您要求的MCU系列。

通過MSP430FR2633以及MSP430FR2675和MSP430FR2676的引入,CapTIvate現在提供針對16KB、32KB和64KB微控制器的引腳相容解決方案,其採用32引腳四方扁平無引線(QFN)封裝(見圖2),因此即使要求不斷變化,您也無需從頭開始重新設計。

探索這些新器件如何通過推動電容式觸控的極限並充當主系統微控制器,從而徹底改變您的HMI。立即購買MSP430FR2675和 MSP430FR2676微控制器樣品。

其他資源:
• 查看其他感測器電路板、MCU電路板和程式設計器電路板。
• 在CapTIvate設計中心開始在5分鐘或更短的時間內調試感測器 —— 所有與CapTIvate電容式傳感技術相關的一站式資源。
