IC 整合實現平面相位陣列 天線設計

本文作者:Jeff Lane       點擊: 2021-03-11 14:43
前言:

摘要
半導體技術的進步,推動了相位陣列天線在整個產業的普及。早在幾年前,軍事應用中已經開始出現從機械轉向天線到主動電子掃描天線 (AESA) 的轉變,但直到最近,才在衛星通訊和 5G 通訊中取得快速發展。小型 AESA 具有多項優勢,包括能夠快速轉向、產生多種輻射模式、具備更高的可靠性;但是,在 IC 技術取得重大進展之前,這些天線都無法廣泛使用。平面相位陣列需要採用高度整合、低功耗、高效率的設備,以便使用者將這些元件安裝在天線陣列之後,同時將發熱保持在可接受的水準。本文將簡要描述相位陣列晶片組的發展如何推動平面相位陣列天線的實現,並採用示例輔助解釋和說明。

簡介 在過去幾年裡,我們在非常重視方向性的場合 廣泛使用拋物線碟形天線來發射和接收訊號。其中 許多系統表現出色,在經過多年優化之後保持了相 對較低的成本。但這些機械轉向碟形天線存在一些 缺點。它們體積龐大,操作緩慢,長期可靠性較差, 而且只能提供一種所需的輻射模式或資料流程。

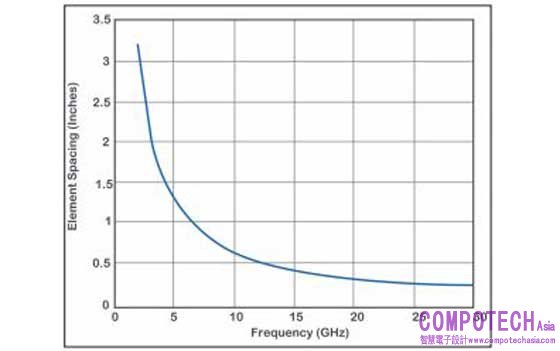

圖 1: 阻止在偏離瞄準線 60o 時產生光柵波瓣的天線元件間隔。
