凌力爾特快速16位元 5Msps 雙組SAR ADC 提供 彈性差動輸入並具備寬廣共模範圍

2014年2月26日--凌力爾特( Linear Technology Corporation) 日前發表雙組16位元5Msps 同步採樣連續漸進暫存器（SAR）ADC LTC2323-16，具備彈性的差動輸入，並支援寬廣輸入共模範圍，藉由達Nyquist 頻率的寬廣類比訊號，可透過放寬驅動ADC的訊號處理要求來簡化系統級設計。

LTC2323-16系列包含16位元、14位元 和12位元SAR ADC，具有5Msps 和2Msps的取樣率，同時可實現16位元81dB SNR 、 14位元80dB SNR及12位元73dB SNR效能。14和12位元版本的訊號及量級轉移函數使其非適於控制迴路應用。LTC2323系列內建精準頻隙參考，具備低漂移，保證20ppm/ºC 最大溫度係數，並採用小型20mm² QFN-28封裝。該元件可透過3.3V或5V電源供電，當採用3.3V電源時只耗55 mW ，採用5V電源只耗80mW。高速SPI相容CMOS或LVDS串列介面是高整合性高速系統的理想選擇。

LTC2323-16 目前供貨商業、工業及汽車 (-40^oC至 125^oC) 溫度範圍元件。千顆量購計之單價為$13.95 美元起。用於 LTC2323 SAR ADC 系列的DC1996A 評估板可透過 www.linear.com/demo 或各地凌力爾特分公司洽詢。如需更多資訊請參閱

www.linear.com/product/LTC2323-16

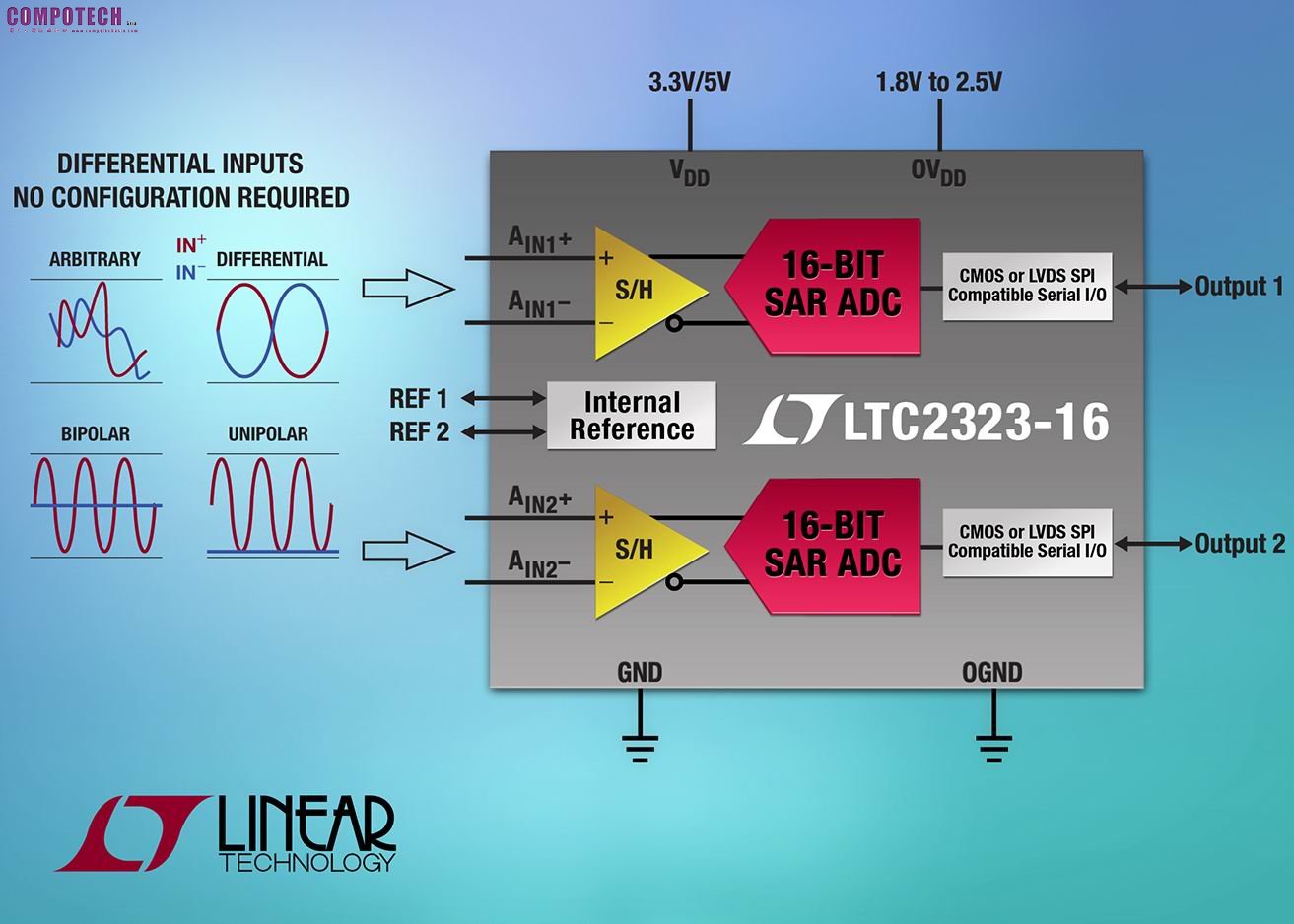

圖說:雙組16位元 5Msps同步取樣差動輸入 SAR ADC

LTC2323-16特性摘要：

l         5Msps 傳輸率

l         ±4LSB INL (典型值)

l         保證16位元無缺碼

l         8V_P-P 彈性差動輸入具備寬廣輸入共模範圍

l         81dB SNR (Typ) @ f_IN = 2.2MHz

l         –85dB THD (Typ) @ f_IN = 2.2MHz

l         保證操作於 125°C之效能

l         單一 3.3V 或5V 電源

l         低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 內部參考

l         1.8V 至 2.5V I/O 電壓

l         CMOS 或LVDS SPI相容串列 I/O

l         功耗 40mW/Ch (Typ)

l         小型 28接腳 (4mm × 5mm) QFN 封裝
