2014年2月25日--飛思卡爾半導體(NYSE: FSL)宣布一項突破，推出Kinetis迷你產品系列新成員Kinetis KL03 MCU，是全球最小、能源效益最佳採用ARM®技術的32位元MCU。Kinetis KL03 MCU以前一代的Kinetis KL02元件為基礎，但具備嶄新功能、先進整合性、而且更簡單易用 – 全都包在更小巧的1.6 x 2.0mm2封裝內。Kinetis KL03元件的新特性讓客戶能夠達成更小巧更低的功率，因而省下產品設計的時間和成本。

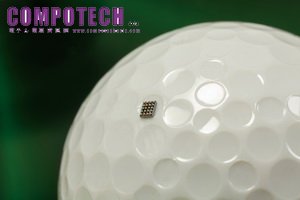

Kinetis KL03 MCU運用了先進的晶圓級晶片尺寸封裝，比前一代的飛思卡爾KL02元件還要小15%以上，比競爭對手的32位元ARM MCU甚至小上35%。新式的單晶片系統十分適於空間有限的設計，包括各種消費電子、醫療、以及工業用市場的應用。它同時也很適合成長迅速的物聯網(IoT)市場，尤其是在該領域的邊界節點正日漸需要以更小的面積提供更多智慧的功能。
飛思卡爾的微控制器業務全球行銷與業務開發主管Rajeev Kumar表示：｢當尺寸不再是將微控制器整合至邊界節點元件所面臨的主要問題時，我們就該重新界定物聯網的可能性。我們預見了MCU的迷你化，正是IoT進化的關鍵推手。由於新款Kinetis KL03突破性的尺寸，邊界節點產品的系統設計師如今擁有了他們所需的技術，能夠研製全新類型的產品，進而逐步改變世界。」
先進的功能、電源效率和整合性
Kinetis KL03 MCU結合了Kinetis L系列的電源效益，採用ARM® Cortex®- M0+核心，具備改良的低功率功能，如登錄檔、SRTC、低功率的UART、以及額外的低功率喚醒接腳。
此外，新產品比前作更易於使用。新增加的ROM式boot loader便於在出廠前寫入程式，也可以在線上進行系統韌體升級，毋須增加額外電路，因而可以減少客戶的
程式維護相關成本。內建的高精確性參考電壓(Vref)可以改善類比效能，因為它提供一組嵌入式的1.2伏特參考電壓給ADC，讓數種需要高度精確ADC的應用案例得以實現。
Kinetis KL03 MCU整合了以下品項：
- 48 MHz ARM Cortex-M0+核心、1.71-3.6伏特的運作電壓
- 位元處理引擎，可以快速而經濟地處理週邊登錄器
- 32 KB快閃記憶體、2 KB RAM
- 8K ROM及晶片內建boot loader
- 高速12位元ADC
- 內建參考電壓，可供高準確度ADC之用
- 高速類比比較器
- 低功率喚醒模式
- 低功率的UART、SPI、I2C (高速)
- 安全的即時時脈
- 強大的計時器，適於各種應用，包括馬達控制
- 可在攝氏零下40°至攝氏85°間運作
Kinetis KL03 MCU的程式碼與所有900+ Cortex-M產品相容。此外，還包括一組FRDM-KL03Z飛思卡爾Freedom研發平台、以及Processor Expert研發系統、Solution Advisor指南、還有飛思卡爾和第三方的ARM週邊系統完備輔助支援，都可以支援新款MCU的研發作業。客戶可以利用FRDM-KL03Z 線路板立即展開評估。
供貨方式
Kinetis KL03 MCU的初步樣品將於下月供應，量產預計始於2014年6月。建議售價為單顆美金七毛五，以10萬顆為單批採購單位。
關於飛思卡爾
飛思卡爾半導體(美國紐約證券交易所代號FSL)是內嵌式處理解決方案的世界級領導者，產品廣泛用於汽車、消費電子、工業、及網路市場。從微處理器及微控制器到感測器、類比整合電路及連結，是促使我們的世界更綠色環保、安全、健康、且更相連的創新的基礎技術。其中某些關鍵性的應用及終端市場包括：汽車安全、油電混合及純電動車輛、下一代無線基礎建設、智慧型能源管理、行動式醫療裝置、消費性產品及智慧型行動裝置。本公司總部位於美國德州奧斯丁市，在全球各地分設有設計、研發、製造、及銷售據點。www.freescale.com
