凌力爾特發表完整的Ride-Through DC/DC IC

2014年3月11日--凌力爾特 (Linear Technology Corporation)日前發表完整的ride-through DC / DC系統ICLTC3355。LTC3355具備一個主降壓穩壓器，內建升壓轉換器，可在從單一超級電容能源突然漏失VIN電源時針對VOUT 提供臨時備用或ride-through。該元件包括所有提供超級電容（或其它儲存元件）無縫式充電的必要功能，包括監視VIN、 VOUT 及 VCAP和自動切換到備用電源。LTC3355的非同步定頻電流模式完整1A降壓切換穩壓器可從達20V輸入電壓提供2.7V至5V穩壓輸出電壓。該元件非常適合ride-through、“dying gasp” (斷電警報)或一般用於電力儀表、工業警報器和固態驅動器之資料備份電源。



LTC3355採用1A可設定定電流/定電壓（CC / CV）線性充電器，透過VOUT 驅動以充電單一超級電容、電解電容或鎳氫電池。熱調節迴路可將充電電流達到最高，同時限制晶粒溫度至110°C。當VIN 電源降至低於可設定電源失效比較器輸入（PFI）門檻時，該元件的定頻非同步電流模式5A升壓切換穩壓器可從超級電容提供電源至VOUT。備用電源可在電容電壓低至0.5V時提供至VOUT 。該元件並具有可設定升壓、充電器和VIN 電流限制。其它特性包括VIN 電源故障指示器、VCAP電源良好指示器，以及VOUT上電重設（POR）輸出。

LTC3355 供貨散熱加強型 20接腳扁平 (0.75mm) 4mm x 4mm QFN 封裝。該元件可操作於 -40°C 至125°C 接面溫度範圍，並可立即供貨。E等級元件以千顆量購計之單價為$3.25 美元起。如需更多資訊請參閱www.linear.com/product/LTC3355

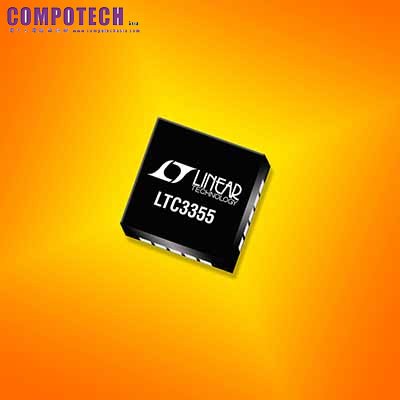

圖說: 完整的 Ride-Through DC/DC 系統IC

LTC3355特性摘要:

l  VIN 電壓範圍: 3V 至 20V

l  VOUT 電壓範圍: 2.7V 至 5V

l  1A 電流模式降壓主穩壓器

l  5A 升壓備用穩壓器可透過單一超級電容驅動

l  升壓穩壓器可操作於低至 0.5V 以達到超級電容能源的最高利用率

l  可設定超級電容充電電流至1A ，具備過壓保護

l  充電器支援單顆 CC/CV 電池充電

l  可設定 VIN 限流

l  可設定升壓限流

l  VIN 電源錯誤指示器

l  VCAP 電源良好指示器

l  VOUT Power On 重設輸出

l  精小 20接腳 4mm × 4mm x 0.75mm QFN 封裝
