凌力爾特“無光耦” 同步順向控制器可針對受控的VOUT開機產生二次側偏置

2014 年3月18日--凌力爾特 (Linear Technology Corporation)日前發表具備高輸入電壓功能的同步順向控制器LT3752/LT3752-1，元件並具備主動箝位變壓器重設。受控VOUT開啟和關機可透過內建的housekeeping控制器來維持，並偏置一次側和二次側IC。內部偏置產生也因不需額外的繞組來建立偏置電源，而能降低主功率變壓器的複雜性和尺寸。LT3752可操作於6.5V至100V的輸入電壓範圍。對於高達400V及以上的輸入，LT3752-1允許從輸入電壓的RC啟動，具備由外部元件選擇限制的最大電壓，因此非常適用於HV/HEV汽車應用。

±5％的輸出電壓調節無需光耦合器便可實現。當使用光耦合器時，可實現±1.5％的調節。LT3752/-1透過脈衝變壓器傳送控制訊號至二次側MOSFET驅動器，以因應同步整流計時。其也可用於自我驅動應用（當操作於狹窄的輸入電壓範圍），其中二次側MOSFET是由電源變壓器脈衝控制。透過LT3752/-1，當輸出電壓為0V時二次側IC不再需要啟動電路來進行操作，而允許受控VOUT啟動。

LT3752/-1包含一個準確的可編程伏秒箝位。當設定上述轉換器的自然工作週期後，其提供了一個工作週期防護，以限制一次側開關重設電壓，防止在負載瞬變時的變壓器飽和。當光耦路徑斷開時伏秒箝位會限制最大VOUT，或者定義VOUT  於無光耦應用。對於非隔離高降壓比應用，每個IC都包含一個電壓誤差放大器，造就非常簡單的非隔離完全調節同步順向轉換器。其他功能包括可編程的過電流保護、可調輸入欠壓和過壓閉鎖，以及內建的過熱關機。LT3752/-1具有一個可設定的100kHz至500kHz 操作開關頻率並可同步化至外部時脈，其允許使用廣泛的輸出電感值和變壓器尺寸。

LT3752/-1 採用 TSSOP-38 封裝並移除數個針腳以達到高壓間距。 LT3752/-1 E- 及 I等級版本可操作於 -40°C至 125°C 接面溫度；LT3752/-1 H等級保證可操作於 -40°C 至150°C 操作接面溫度； LT3752/-1 MP等級保證可操作於 -55°C 至150°C 操作接面溫度。千顆量購計之單價為 $3.39 美元起。如需更多資訊請參閱 www.linear.com/product/LT3752

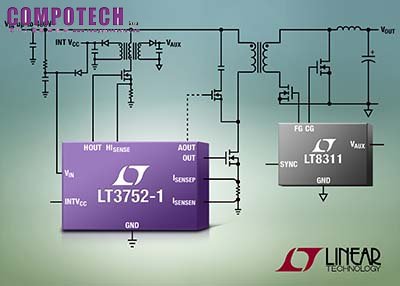

圖說: 主動箝位同步順向控制器

LT3752/-1特性摘要

l  寬廣輸入電壓範圍：

LT3752：6.5V 至 100V

LT3752-1：達400V+僅受限於外部元件

l  內部Housekeeping DC/DC 控制器

l  主動箝位變壓器重設

l  無須光耦合器

l  高效同步整流

l  可設定MOSFET Turn-on延遲

l  短路保護

l  可設定伏秒箝位

l  可選式固定操作頻率:100kHz 至 500kHz

l  可同步化至外部時脈

l  具遲滯的可程定 OVLO 和 UVLO

l  延展及工業等級版本: -40°C 至 125°C操作接面溫度

l  汽車溫度等級: -40°C 至 150°C 操作接面溫度

l  軍事溫度等級: -55°C 至150°C 操作接面溫度
