凌力爾特76V、 1A 降壓轉換器靜態電流僅12µA

2014年3月25日--凌力爾特（Linear Technology Corporation ）日前發表具備76V輸入功能的高效率降壓轉換器LTC3637，其可提供高達1A的連續輸出電流，並可操作於4V至76V的輸入電壓範圍，非常適合電訊、工業、航太及汽車應用。 LTC3637利用可編程的峰值電流模式設計，可於廣泛的輸出電流最佳化效率。其可提供高達90％的效率，並只需12µA的靜態電流，因此可達到最長的電池續航力。使用者可編程的輸出限流可根據應用所需設定於100mA到1A。LTC3637可透過1.8V, 3.3V 或 5V固定輸出電壓設定，或藉由電阻分壓器將輸出設定於VIN至  0.8V。 LTC3637的散熱加強型MSOP封裝或3mm x 5mm DFN封裝可針對高壓輸入提供額外的針腳間距。 結合MSOP或DFN封裝及僅4個極小的外部元件，為廣泛的應用提供一個精小的腳位面積。

LTC3637運用內部350mΩ 功率MOSFET，於無負載時只耗12µA，同時可保持輸出電壓穩壓，使其非常適用於always-on電池供電應用。由於該轉換器固有的穩定性，因此無需外部補償，而能簡化設計，同時將解決方案的尺寸縮減至最小。其他功能包括精準的0.8V +1% 回授電壓參考、內部或外部軟啟動。

16接腳TSSOP 版本的 LTC3637 EMSE 及DFN 版本的 LTC3637EDHC訂價為 $3.20美元起，工業溫度等級版本的 LTC3637IMSE 及 LTC3637IDHC 保證可操作於 -40°C 至125°C 操作接面溫度，訂價為 $3.52美元起。汽車溫度等級版本的LTC3637HMSE 及 LTC3637HDHC 保證可操作於 -40°C 至150°C接面溫度範圍，訂價為 $3.77美元。高可靠性版本LTC3637MPMSE 及 LTC3637MPDHC經測試可操作於-55°C至150°C 操作接面溫度範圍，訂價為 $9.50 美元。以上所有訂價均為千顆量購計之單價，所有版本元件均可立即供貨。如需更多資訊請參閱www.linear.com/product/LTC3637

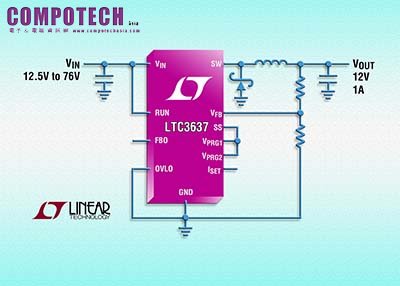

圖說: 76V, 1A 降壓轉換器具備可調輸出限流

LTC3637特性摘要：

•    寬廣操作輸入電壓範圍: 4V 至 76V

•    內部350mΩ 功率MOSFET

•    無需補償

•    可調式 100mA 至1A 最大輸出電流

•    低壓差操作: 100% 工作週期

•    低靜態電流: 12μA

•    寬廣輸出範圍: 0.8V 至 VIN

•    0.8V +1% 回授電壓參考

•    精準的 RUN 針腳門檻

•    內部及外部軟啟動

•    可設定的1.8V, 3.3V, 5V 或可調式輸出

•    只需少量外部元件

•    可設定的輸入過壓鎖住

•    扁平 (0.75mm) 3mm × 5mm DFN & 散熱加強型MSE16封裝
