凌力爾特17V、 2.25MHz同步降壓穩壓器提供 2A 並只需 3.5µA 靜態電流
前言：
2014年4月18日--凌力爾特(Linear Technology)日前發表一款高效率、 17V 輸入同步降壓穩壓器LTC3624，可提供高達2A的連續輸出電流至低如0.6V的輸出。同步整流提供高達95％的效率，而Burst Mode操作僅需
2014年4月18日--凌力爾特(Linear Technology)日前發表一款高效率、 17V 輸入同步降壓穩壓器LTC3624，可提供高達2A的連續輸出電流至低如0.6V的輸出。同步整流提供高達95％的效率，而Burst Mode®操作僅需3.5µA的無負載靜態電流。LTC3624可切換於固定1MHz頻率，而LTC3624-2則可切換於2.25MHz。其定頻、電流模式架構可將切換雜訊降至最低，同時提供非常快的電壓和負載瞬變響應。LTC3624/-2可操作於2.7V至17V輸入電壓範圍，因此非常適用於單顆或多顆鋰電池堆輸入及12V中間匯流排供電系統。結合3mm x 3mm DFN封裝、高切換頻率和精小、低成本電容和電感，確保了高度精小的方案腳位。
LTC3624/-2的60ns最短導通時間使其能透過2.25MHz切換頻率（LTC3624-2）降壓16V輸入至2.5V，而無脈衝跳略，以將外部零組件的尺寸縮減至最小，使其可提供非常精小、高效率的2A降壓解決方案。3.5µA靜態電流使其非常適合於要求最高電池續航力的 always-on 應用。對於需要最低雜訊的應用，LTC3624/-2可配置為脈衝跳略或強制連續模式，以降低雜訊和潛在的RF干擾。其它特性包括電源良好電壓監視器、內部補償和熱保護。
LTC3624EDD 及 LTC3624EDD-2 目前供貨 3mm x 3mm DFN-8封裝，千顆量購計之單價為 $2.95美元起。工業等級版本的 LTC3624IDD 及 LTC3624IDD-2 保證可操作於-40°C至125°C 操作接面溫度範圍，千顆量購計之單價為 $3.25美元起。所有版本均可供貨，如需更多資訊請參閱 www.linear.com/product/LTC3624

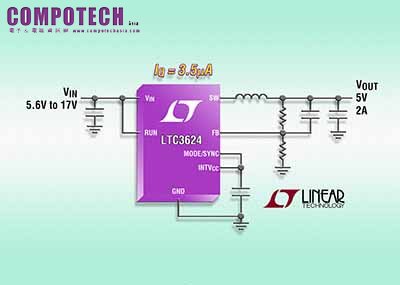

圖說: 17V, 2A 同步降壓穩壓器只需 3.5µA 靜態電流
LTC3624/-2 特性摘要:
•寬 VIN 範圍：2.7V 至17V
•寬 VOUT 範圍：0.6V 至 VIN
•最高效率：95%
•Low IQ < 3.5μA，零電流關機模式
•定頻操作
- 1MHz : LTC3624
- 2.25MHz : LTC3624-2
•可在超低 IQ 條件下執行低壓差操作
•2A 額定輸出電流
•±1% 輸出電壓精準度
•電流模式操作用於實現卓越的電壓和負載瞬態響應
•脈衝跳略、強制連續、Burst Mode® 操作
•內部補償和軟啟動
•過熱保護
•精小 8接腳3mm x 3mm DFN 封裝
•寬 VOUT 範圍：0.6V 至 VIN
•最高效率：95%
•Low IQ < 3.5μA，零電流關機模式
•定頻操作
- 1MHz : LTC3624
- 2.25MHz : LTC3624-2
•可在超低 IQ 條件下執行低壓差操作
•2A 額定輸出電流
•±1% 輸出電壓精準度
•電流模式操作用於實現卓越的電壓和負載瞬態響應
•脈衝跳略、強制連續、Burst Mode® 操作
•內部補償和軟啟動
•過熱保護
•精小 8接腳3mm x 3mm DFN 封裝
