凌力爾特16通道、16位元 ±10V SoftSpan DAC 可驅動 10mA 及 1000pF 負載

本文作者：jane 點擊： 2014-06-17 14:59

前言：

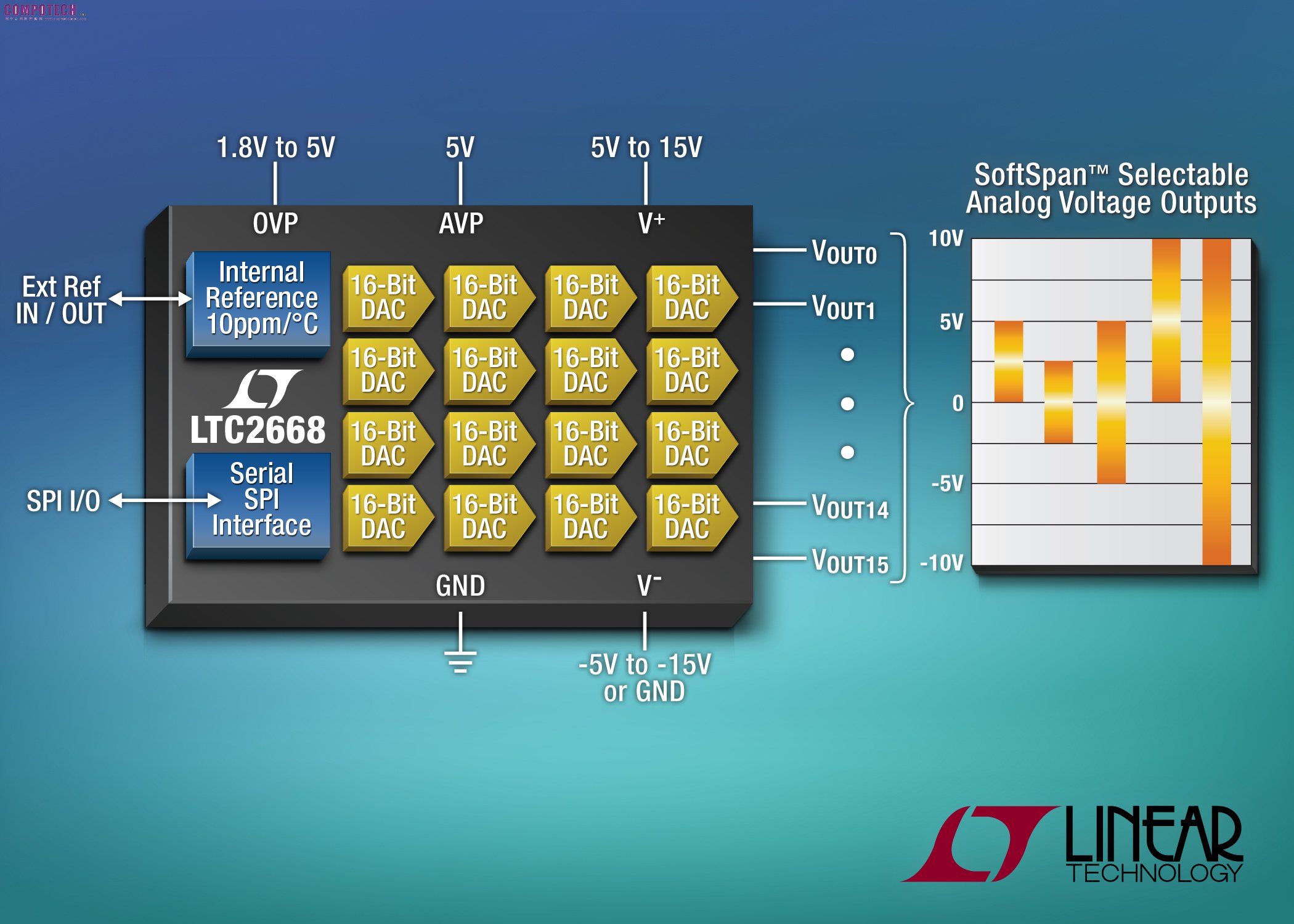

2014 年6月17日– 凌力爾特 (Linear Technology Corporation) 日前發表16通道、16位元電壓輸出數位至類比轉換器（DAC）LTC2668-16，元件具備SoftSpanTM輸出，其中每個可針對五個可選擇的單極和雙極輸出獨立配置，範圍達±10V。每個軌對軌DAC輸出可輸出或輸入10mA，並具備保證的負載穩壓，可穩定驅動大如1000pF的電容負載，使LTC2668非常適合驅動相關應用的多樣化嚴苛負載，如光學模組、可設定邏輯控制器（PLC）、MRI和X光成像、自動測試設備、雷射蝕刻設備、頻譜分析儀和示波器。

LTC2668以精小的6mm x 6mm QFN封裝提供了許多節省空間的特性，其尺寸比替代性的16通道DAC小了近50％。LTC2668可根據輸出電壓範圍的要求，操作於單一5V電源或雙極電源。該裝置包括一精密2.5V 10ppm/oC (最大值) 參考，以產生5 個SoftSpan輸出範圍，或可透過外部參考驅動。簡便的16:1高電壓類比多工器讓用戶可監視電路完整性或進行in-circuit校準，大幅節省板面空間。LTC2668還支援A/B切換功能，以產生AC偏壓或施加抖動至系統。LTC2668的配置可透過一SPI相容列介面進行，其可從獨立的1.8V 至5V數位電源供電。

LTC2668 供貨16位元及12位元版本，即日起供貨商業、工業及汽車(-40oC 至 125oC) 溫度等級版本。LTC2668-16 千顆量購計之單價為 $31.25 美元起，LTC2668-12則為25.75 美元起。 LTC2668系列的DC2025A 評估板可於網站www.linear.com/demo 或各地凌力爾特分公司洽詢。展示板擁有DC2026A Linduino™ 韌體開發系統支援。更多資訊請參閱www.linear.com/product/LTC2668 及 www.linear.com/solutions/linduino

LTC2668特性摘要

•高精度參考：10ppm/ºC (最大值)
•可獨立設定的輸出範圍：0V 至 5V、0V 至 10V、±2.5V、±5V、±10V
•可在所有範圍提供完整的 16 位元 / 12 位元解析度
•最大INL 誤差：±4LSB (在 16 位元)
•可透過軟體或專用針腳進行 A/B 切換
•16:1 類比多工器
•在整個溫度範圍內保證單調性
•非同步 DAC Update 針腳
•內部或外部參考
•輸出驅動±10mA 保證
•1.8V 至5VSPI 序列介面
•6mm x 6mm 40 接腳 QFN封裝
