凌力爾特60V 同步升壓控制器可降低熱應力，效率達98%
前言：

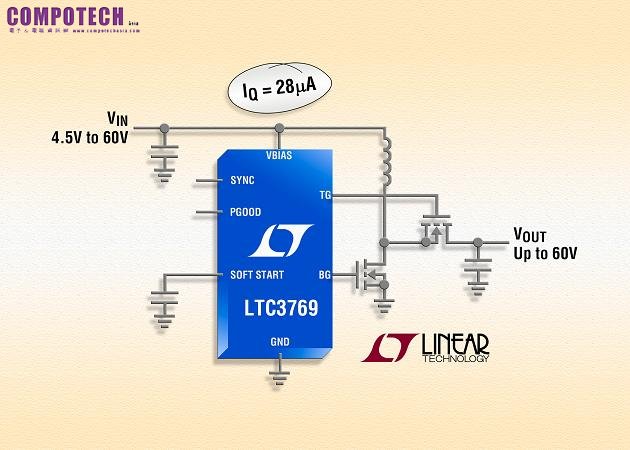

2014年7月24日--凌力爾特 (Linear Technology Corporation )日前發表同步升壓DC/ DC控制器LTC3769，其可透過高效率N通道MOSFET取代升壓二極體，以提高效率並將輸出電流能力達到最高。該控制器可於
2014年7月24日--凌力爾特 (Linear Technology Corporation )日前發表同步升壓DC/ DC控制器LTC3769，其可透過高效率N通道MOSFET取代升壓二極體，以提高效率並將輸出電流能力達到最高。該控制器可於5A輸出從12V輸入產生24V，效率高達98％，因此可滿足汽車、工業和醫療應用中升壓DC/ DC轉換器必須在小解決方案尺寸中達到低熱耗的需求。
LTC3769可於開機時操作於4.5V至60V的輸入電壓範圍，啟動後可保持操作低至2.3VIN，並可穩壓高達60V之輸出。在待機模式下，低28μA靜態電流延長了電池供電應用的續航力，並可達到輸出電壓穩壓。1.2 Ohm 晶片上N通道MOSFET閘極驅動器可快速轉換大型MOSFET閘極，以將轉換損耗降至最低，並達到10A的輸出電流。
LTC3769可於開機時操作於4.5V至60V的輸入電壓範圍，啟動後可保持操作低至2.3VIN，並可穩壓高達60V之輸出。在待機模式下，低28μA靜態電流延長了電池供電應用的續航力，並可達到輸出電壓穩壓。1.2 Ohm 晶片上N通道MOSFET閘極驅動器可快速轉換大型MOSFET閘極，以將轉換損耗降至最低，並達到10A的輸出電流。
該LTC3769具有可調式週期對週期電流限制保護，並使用感測電阻來監控橫跨電感（DCR）的壓降，以達到電流感測。在輸入電壓可能超過穩壓輸出電壓的應用中，LTC3769可保持同步MOSFET的連續性，以使輸出電壓以最小的功耗跟隨輸入電壓。該LTC3769的電流模式架構允許從50kHz至900kHz的可選擇頻率，也可同步至75KHZ至850kHz的外部時脈。此外，該元件具有可調軟啟動、電源良好輸出訊號，並可在-40°C至125°C的工作溫度範圍保持±1％的參考電壓準確度。
LTC3769的電流模式架構具備50kHz 至 900kHz的可選頻率，或可被同步化至75kHz 至850kHz的外部時脈。此外，該元件並擁有可調軟啟動、電源良好輸出訊號及可於 –40°C 至125°C 操作溫度範圍保持 ±1% 參考電壓精準度。
LTC3769 目前供貨20接腳 TSSOP 及 24接腳 4mm x 4mm QFN 封裝。目前提供四種溫度等級元件：延展及工業等級元件具備 –40 至 125°C 、高溫汽車等級元件可操作於 –40°C 至 150°C ，軍事等級元件可操作於 –55°C 至 150°C。千顆量購計之單價為$2.75美元起。如需更多資訊請參閱 www.linear.com/product/LTC3769
LTC3769 目前供貨20接腳 TSSOP 及 24接腳 4mm x 4mm QFN 封裝。目前提供四種溫度等級元件：延展及工業等級元件具備 –40 至 125°C 、高溫汽車等級元件可操作於 –40°C 至 150°C ，軍事等級元件可操作於 –55°C 至 150°C。千顆量購計之單價為$2.75美元起。如需更多資訊請參閱 www.linear.com/product/LTC3769
LTC3769特性摘要:
•效率達 98%
•達60V VOUT 操作
•寬 VIN 範圍：4.5V 至 60V，開機後可在低至 2.3V 的電壓條件下操作
•28µA低靜態電流可延長於電池供電應用之續航力
•4µA低關機電流
•強大的 1.2 Ohm 閘極驅動器
•針對同步 MOSFET 的 100% 工作週期能力
•可鎖相頻率 (75kHz 至 850kHz)
•可設定固定頻率 (50kHz 至 900kHz)
•RSENSE 或電感 DCR 電流感測
•電流模式控制
•於–40oC 至 +125oC 參考電壓精準度達±1%
•可設定的軟啟動
•電源良好輸出
•效率達 98%
•達60V VOUT 操作
•寬 VIN 範圍：4.5V 至 60V，開機後可在低至 2.3V 的電壓條件下操作
•28µA低靜態電流可延長於電池供電應用之續航力
•4µA低關機電流
•強大的 1.2 Ohm 閘極驅動器
•針對同步 MOSFET 的 100% 工作週期能力
•可鎖相頻率 (75kHz 至 850kHz)
•可設定固定頻率 (50kHz 至 900kHz)
•RSENSE 或電感 DCR 電流感測
•電流模式控制
•於–40oC 至 +125oC 參考電壓精準度達±1%
•可設定的軟啟動
•電源良好輸出
