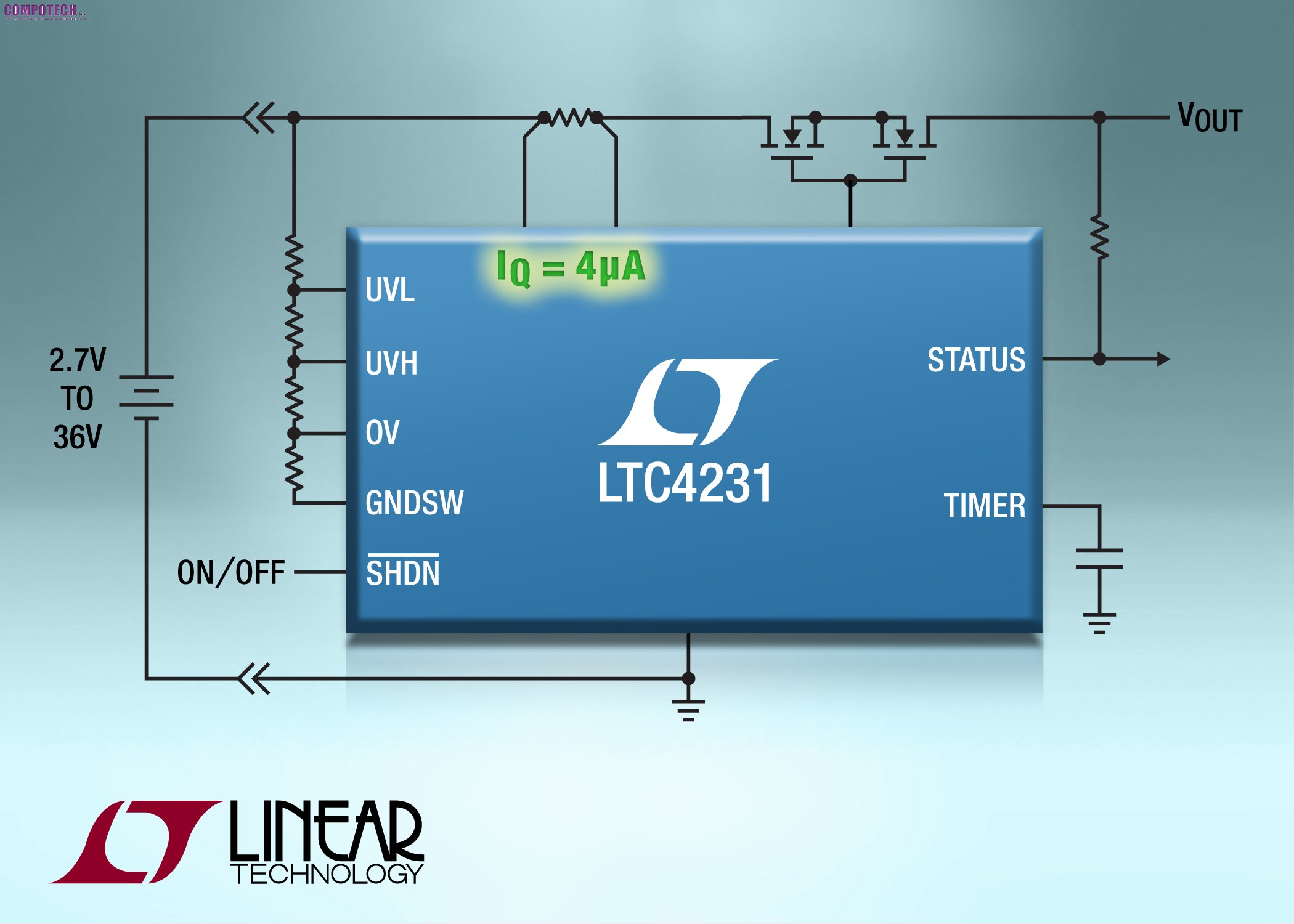

2014年8月27日--凌力爾特 (Linear Technology Corporation )日前發表超低靜態電流(IQ) Hot SwapTM控制器LTC4231，可在2.7V至36V系統上實現安全地電路板或電池插拔。LTC4231可控制外部N通道MOSFET以平順地供電電路板電容，以避免火花、連接器損壞和系統故障。元件的靜態電流於正常運行時僅4µA，關機模式可降至0.3µA。為確保低電流操作，欠壓和過壓電阻分壓器則連接到閃控(strobed)地端，以降低達50倍的平均電流。LTC4231為熱插拔和電池保護提供了精小、堅固耐用的微功率解決方案，特別是利用太陽能或能量採集之能源敏感應用。
LTC4231可透過控制背對背(back-to-back) N通道MOSFET針對下游電路達−40V的電池反接提供保護。欠壓保護會切斷低壓電池以防止深度放電，而可調式遲滯可在負載移除後避免電池回復振盪。雙位準過電流保護則由定時斷路器和快速限流所提供。 2.7V至36V操作電壓範圍包含多種電池化學組成，包括鉛酸、鋰電池和鎳鎘電池堆。
LTC4231 目前供貨兩種選項: LTC4231-1 可在過電流故障後維持關斷，而 LTC4231-2 可在 500ms 冷卻週期後自動嘗試重啟電源。元件特適於 0oC 至70oC 商業及−40oC 至 85oC 工業溫度等級，LTC4231 供貨12接腳MSOP 及 3mm x 3mm QFN 封裝。千顆量購計之單價為$2.25 美元起。元件樣品及評估板可透過線上或各地凌力爾特分公司洽詢。更多資訊請參閱www.linear.com/product/LTC4231
LTC4231特性摘要
•允許安全地進行電路板或電池的插拔操作
•低靜態電流: 正常操作為4μA, 關機時為0.3μA
•過電流保護
o雙位準: 斷路器具備更高限流
o可調式斷路器響應時間
o1µs (最大值) 快速限流響應
o電流故障後自動重試或鎖住
•過壓及欠壓保護
o可調式欠壓遲滯
o分壓器切換接地以降低電流
•寬廣操作電壓範圍：2.7V 至 36V
•電池反接保護至 –40V
•MOSFET On 狀態輸出
•12 接腳 MSOP 和 3mm x 3mm QFN 封裝
•允許安全地進行電路板或電池的插拔操作
•低靜態電流: 正常操作為4μA, 關機時為0.3μA
•過電流保護
o雙位準: 斷路器具備更高限流
o可調式斷路器響應時間
o1µs (最大值) 快速限流響應
o電流故障後自動重試或鎖住
•過壓及欠壓保護
o可調式欠壓遲滯
o分壓器切換接地以降低電流
•寬廣操作電壓範圍：2.7V 至 36V
•電池反接保護至 –40V
•MOSFET On 狀態輸出
•12 接腳 MSOP 和 3mm x 3mm QFN 封裝
關於凌力爾特
凌力爾特(Linear Technology Corporation )為 S&P 500 公司之一，三十年來致力為全球主要公司設計、製造及行銷廣泛的高效類比IC，該公司的產品在類比世界和數位電子產品間提供了關鍵的銜接，包括通訊、網路、工業、汽車、運算、醫療、儀器、消費性，以及軍事和航太系統。凌力爾特之產品涵蓋電源管理、資料轉換、訊號處理、RF和介面IC、µModule子系統，以及無線感測網路產品。如需更多資訊請參閱www.linear.com
凌力爾特(Linear Technology Corporation )為 S&P 500 公司之一，三十年來致力為全球主要公司設計、製造及行銷廣泛的高效類比IC，該公司的產品在類比世界和數位電子產品間提供了關鍵的銜接，包括通訊、網路、工業、汽車、運算、醫療、儀器、消費性，以及軍事和航太系統。凌力爾特之產品涵蓋電源管理、資料轉換、訊號處理、RF和介面IC、µModule子系統，以及無線感測網路產品。如需更多資訊請參閱www.linear.com
