凌力爾特PMBus 數位電源系統管理器可監視電路板能耗

本文作者：凌力爾特點擊： 2014-10-29 11:08

前言：

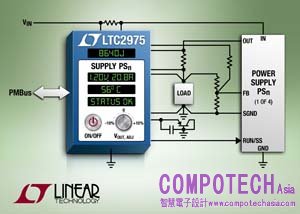

2014年10月29日 –凌力爾特(Linear Technology Corporation)日前推出4通道PMBus數位電源系統管理器LTC2975，以監視中間匯流排輸入負載點（POL）轉換器的電流、功率和能量。監控電路板電源和能耗是管理、最佳化和將其減少以降低伺服器使用和冷卻成本的首要步驟。LTC2975 透過提供以焦耳為單位的能耗報告及經由PMBus介面的耗時來減輕主機繁重的運算及查詢負擔。當與數位POL輸出電壓、電流和功率的數位測量相結合時，其輸入數據可長期監控功率系統轉換效率。LTC2975為FPGA、ASIC和DSP板上的電源系統增加了全面性的軟體監控，不僅可加速產品上市時程，更可提高系統可靠性和最佳化電路板能耗。

電源輸出電壓可透過頂級的16位元ADC（類比數位轉換器）以0.25％總未調誤差來微調、餘裕調整和監控，因而能提高電路板產能和長期效能。而電源排序、監督和EEPROM故障記錄均為內建。故障觸發EEPROM黑盒子錄音可用於簡化故障分析，同時提供對於改善未來系統的洞察力。多個LTC2975可經由連接以針對四個以上的電源軌進行排序及錯誤管理。所提供的多種PMBus兼容指令可達到彈性的編程及電源系統數據回讀。暫存器配置透過LTpowerPlayTM開發環境達成，可支援所有凌力爾特的數位電源系統管理元件。一旦編程後，無需軟體編碼即可進行自主操作。

LTC2975特適於 0oC 至70oC 商業及 −40oC 至 105oC工業等級範圍，元件採用 64接腳 9mm x 9mm QFN 封裝。千顆量購計之單價為 $9.75美元起。樣本及評估板可透過線上取得，或請洽詢各地凌力爾特分公司。更多資訊請參閱www.linear.com/product/LTC2975

LTC2975特性摘要:
•可數位管理 4 個電源
•電源餘裕調整或修整準確度至目標值的 0.25% 以內
•以±0.25% 總未調誤差監視電源
•於I2C/SMBus數位介面符合 PMBusTM 標準的指令集
•EEPROM 用於配置及黑盒子錯誤紀錄
•由 LTpowerPlayTM GUI 提供支援
•電源排序 – 以時間為基礎, 級聯, 支援追蹤
•監視 (16位元 ADC):
   o輸入電壓和電流, 電源及能源
   o四組電源輸出電壓, 電流及電源
   o元件及 4 個外部溫度
•監視: 輸入電壓, 供應電壓及電流, 外部溫度
•可協調跨多個 LTC PSM 元件的排序和故障管理
•可執行自主性操作並無需額外的軟體
•可設定的看門狗計時器
•可採用 3.3V 或 4.5V 至 15V 電壓供電
•–40°C 至105°C 操作
•採用 64 接腳 9mm x 9mm QFN 封裝

※相關美金報價資訊僅供參考，各地價格因稅及匯率等影響而異，詳情請洽各分公司。

關於凌力爾特
凌力爾特(Linear Technology Corporation )為 S&P 500 公司之一，三十年來致力為全球主要公司設計、製造及行銷廣泛的高效類比IC，該公司的產品在類比世界和數位電子產品間提供了關鍵的銜接，包括通訊、網路、工業、汽車、運算、醫療、儀器、消費性，以及軍事和航太系統。凌力爾特之產品涵蓋電源管理、資料轉換、訊號處理、RF和介面IC、µModule子系統，以及無線感測網路產品。如需更多資訊請參閱www.linear.com
