凌力爾特發表 3.5A、 42V 輸入、2.2MHz 同步降壓 DC/DC 轉換器

本文作者:凌力爾特       點擊: 2014-10-31 11:49
前言:
提供 96% 效率,靜態電流僅 2.5µA並可操作於3.0V 至42V 輸入

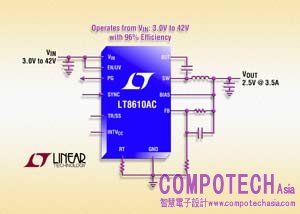

2014年10月31日--凌力爾特 (Linear Technology Corporation)日前發表 3.5A、 42V 輸入同步降壓切換穩壓器LT8610AC。該元件之同步整流提供高達96%的效率,Burst Mode®操作則可在無負載待機狀態下保持低於2.5µA的靜態電流。3.0V至42V輸入電壓範圍使其成為汽車應用的理想選擇,在此應用中,必須以低如3.0V的最小輸入電壓為冷啟動及stop-start,以及超過40V的負載突降瞬變進行穩壓。內部5A開關可提供高達3.5A的連續輸出電流至低如0.80V的電壓。

LT8610AC的Burst Mode操作提供超低靜態電流,使其適合如汽車“always-on”系統等需要延長電池壽命之應用。LT8610AC的獨特設計可在所有條件下保持僅200mV(@ 1A)的最小壓差,因此是因應汽車冷啟動情況之理想選擇。此外,只需30ns的快速最短導通時間可從16V輸入至1.0V輸出以2MHz定頻切換,確保設計者能在最佳化效率的同時並避開嚴苛的雜訊敏感頻段。LT8610AC的16接腳散熱加強型MSOP封裝和高切換頻率,可維持小型的外部電感和電容,提供精小及具高散熱效益的接腳佔位。

LT8610AC利用內部頂端和底部高效率電源開關,並將必要的升壓二極體、振盪器,控制和邏輯電路全數整合於單一晶粒中。低漣紋Burst Mode操作可於低輸出電流保持高效率,同時將輸出漣波維持在10mVPK-PK以下。特殊設計方法和新高速製程能在寬廣輸入電壓範圍內達到高效率,電流模式架構能達到快速的瞬變響應並具備卓越的迴路穩定性。其它特性包括內部補償、電源良好標示、輸出軟啟動/追踪和過熱保護。

LT8610ACEMSE採用散熱加強型MSOP-16 封裝,單價為$3.75美元起。工業等級版本的 LT8610ACIMSE經測試保證 -40°C 至 125°C 操作接面溫度範圍的效能,單價為$4.13美元起。汽車溫度版本的 LT8610ACHMSE 經測試保證可操作於 -40°C 至150°C 接面溫度範圍,單價為 $4.38 美元起。所有定價均為千顆量購計之單價。元件可立即供貨,更多資訊請參閱 www.linear.com/product/LT8610AC



LT8610AC特性摘要:
• 寬廣輸入電壓範圍:3.4V至42V
• 達3.5A的連續輸出電流
• 超低靜態電流Burst Mode®操作:
2.5μA IQ穩壓12VIN至3.3VOUT  ,輸出漣波<10mVP-P
• 高效率同步操作
o 於 1A時, 從 12VIN 產生5V OUT 效率96%
o 於1A時,從 12VIN產生3.3VOUT效率93%
• 30ns快速最短Switch-On 時間
• 在所有條件下的低壓差:
200mV@1A
• 0.8V 最小輸出電壓
• 可使用小型電感
• 可調及可同步 : 200kHz 至 2.2MHz
• 電流模式操作
• 精確的1V 致能針腳門檻
• 內部補償
• 輸出軟啟動及追蹤
• 小型散熱加強型16接腳MSOP封裝

※相關美金報價資訊僅供參考,各地價格因稅及匯率等影響而異,詳情請洽各分公司。
