凌力爾特超薄1.8mm LGA封裝, 3A µModule 穩壓器適用於 PCIe、ATCA、 microTCA 卡及背面 PCB 封裝
前言：

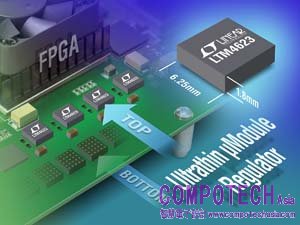

2014年12月3日--凌力爾特 (Linear Technology Corporation)日前發表µModule （微型模組）3A降壓穩壓器LTM4623，元件採用超薄1.8mm LGA封裝，腳位僅6.25mm x 6.25mm。具備錫膏之封裝高度低於2mm，因此可滿足許多PCIe（周邊零組件互連）、高階夾層卡（AMC）之高度限制，以用於嵌入式運算系統的AdvancedTCA載卡。小尺寸和低高度允許LTM4623可安裝在印刷電路板的背面，因此可針對如記憶體和FPGA等零組件騰出頂端空間。LTM4623可操作於4V至20V的輸入電源並精準調節0.6V至5.5V輸出電壓，具備1.5％最大總DC輸出電壓誤差。應用實例包括超高密度資料儲存、閘道控制器和40Gbps至100Gbps的網路設備。
LTM4623 方案於雙面 PCB 僅佔0.5cm2，或於單面PCB則 <1cm2 。該電路僅需一個輸入電容及一個輸出電容、一個電阻來設定 VOUT， 小型電容可用於 VOUT 追蹤及軟啟動。透過輔助的5V 偏置， LTM4623 可操作於低如2.375V的輸入電源。轉換 12VIN 至1.5VOUT 及3.3VOUT @ 3A 的操作效率分別為 80% 及 88%。12VIN 至1.5VOUT 功耗為1.1W ，因此接面溫度溫升僅24°C。LTM4623 額定操作溫度為 –40°C 至 125°C。千顆量購計之單價為 $6.05美元起。更多資訊請參閱。 www.linear.com/product/LTM4623
LTM4623特性摘要
• 超薄1.8mm x 6.25mm x 6.25mm LGA 3A µModule® 穩壓器
• 雙面PCB總體方案<0.5cm2
• 寬廣輸入電壓範圍 = 4V 至 20V
• 輸出電壓可透過電阻調整於 0.6V 至 5.5V
• 過壓、過電流及過溫度保護
• 雙面PCB總體方案<0.5cm2
• 寬廣輸入電壓範圍 = 4V 至 20V
• 輸出電壓可透過電阻調整於 0.6V 至 5.5V
• 過壓、過電流及過溫度保護
※相關美金報價資訊僅供參考，各地價格因稅及匯率等影響而異，詳情請洽各分公司。
關於凌力爾特
凌力爾特(Linear Technology Corporation )為 S&P 500 公司之一，三十年來致力為全球主要公司設計、製造及行銷廣泛的高效類比IC，該公司的產品在類比世界和數位電子產品間提供了關鍵的銜接，包括通訊、網路、工業、汽車、運算、醫療、儀器、消費性，以及軍事和航太系統。凌力爾特之產品涵蓋電源管理、資料轉換、訊號處理、RF和介面IC、µModule子系統，以及無線感測網路產品。如需更多資訊請參閱www.linear.com
