ADI推出雷達系統直接變頻接收器開發平臺

本文作者：ADI 點擊： 2014-12-18 17:00

前言：

AD-FMCOMMS6-EBZ支援關鍵的L和S波段雷達

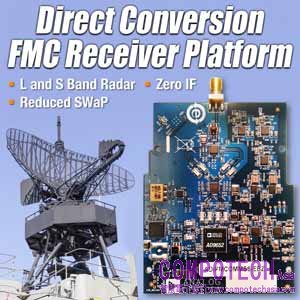

2014年12月18日--全球高性能信號處理解決方案領導廠商Analog Devices (NASDAQ: ADI)亞德諾半導體公司，最近推出整合型直接變頻接收器開發平臺AD-FMCOMMS6-EBZ，用於要求小尺寸、低重量、低功耗(SWaP)的雷達系統。新型AD-FMCOMMS6-EBZ平臺是一款400 MHz至4.4 GHz接收器（已安裝濾波器情況下為1350 MHz至1650 MHz），支援關鍵的L和S波段雷達。該平臺的尺寸符合VITA57(此為新興的夾層卡標準)要求，確保能夠無縫連接FMC（FPGA夾層卡）平臺。 AD-FMCOMMS6-EBZ適合要求高整合度、高性能、小尺寸的國防、通訊和量測儀器雷達系統，包括早期預警偵測、天氣監測和空中交通管制系統。

瞭解更多資訊及訂購AD-FMCOMMS6-EBZ：http://www.analog.com/AD-FMCOMMS6-EBZ
查看使用者指南並下載設計檔： http://wiki.analog.com/resources/eval/user-guides/ad-fmcomms6-ebz/hardware
透過ADI線上技術支援社群EngineerZone™聯繫工程師和專家：http://ez.analog.com

AD-FMCOMMS6-EBZ接收器平臺整合雙通道16位元類比數位轉換器AD9652、高動態範圍RF/IF雙通道差動放大器ADL5566和正交解調器ADL5380，所有這些元件都是現成的商用(COTS)元件。 AD-FMCOMMS6-EBZ配有完整的設計支援套件，包括電路圖、佈局檔、雜訊分析工作表、FPGA HDL（硬體描述語言）代碼和軟體驅動程式等。

關於AD-FMCOMMS6-EBZ接收器開發平臺
AD-FMCOMMS6-EBZ利用I/Q解調器實現直接變頻或零中頻架構，其中只需進行一種頻率轉換，而超外差接收器則必須執行多種頻率轉換。單一頻率轉換降低了接收器複雜度和所需的轉換級數，進而可提高性能並降低功耗，因而十分有利。該架構還增加了放大級來維持類比數位轉換器的滿量程輸入，避免了鏡像抑制問題和不需要的混頻。此外，鏡像抑制是I/Q調變方案固有的功能，因而無需昂貴的反鋸齒濾波器。板上本地振盪器和轉換器時脈共用同一參考信號，防止拖尾現象。

AD-FMCOMMS6-EBZ接收器開發平臺整合完整的直接接收信號鏈路徑，頻寬為220 MHz，通帶平坦度為+/- 1.0 dB。 ADL5380解調器的RF輸入範圍為400 MHz至6 GHz，由5 V單電源供電。 4.5 GHz雙通道差動放大器ADL5566針對中頻和直流應用最佳化，提供16 dB的增益。雙通道16位元310 MSPS類比數位轉換器AD9652實現了業界最低的雜訊和最高的速度，支援識別更遠範圍內的目標。在145 MHz中頻下測得的SNR和SFDR分別為64 dB和78 dBc。其它板上功能包括電源管理和時脈分配/扇出。

報價與供貨

產品型號	供貨	單價	封裝
AD-FMCOMMS6-EBZ	現在	650美元/片	FMC

關於 ADI
Analog Devices, Inc.（簡稱 ADI）將創新、性能和卓越作為企業的文化支柱，並以之為基礎，成為該技術領域歷史最久、成長最快的企業之一。ADI公司是業界公認在資料轉換和信號處理技術全球領先的供應商，擁有遍佈世界各地的100,000個客戶，涵蓋了所有種類的電子設備製造商。ADI 的公司總部設在美國麻塞諸塞州諾伍德市，設計和製造基地遍佈全球。ADI的股票現納入標準普爾500指數 (S & P 500 Index)。http://www.analog.com
