凌力爾特18位元 1Msps 、8通道多工 SAR ADC 具備定序器結合效能及可配置性

本文作者：凌力爾特點擊： 2015-02-17 15:54

前言：

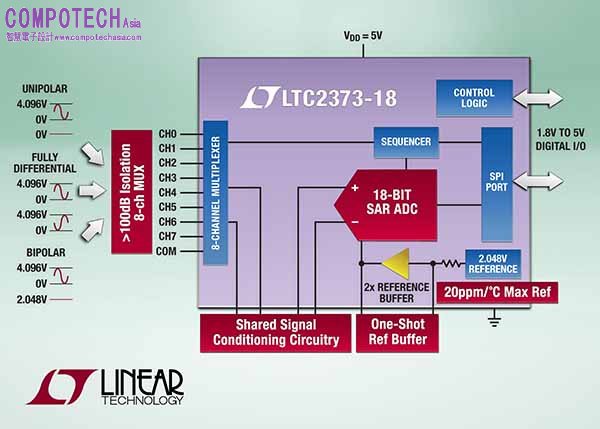

2015年2月17日 – 凌力爾特 (Linear Technology Corporation )日前發表8通道 18位元 1Msps逐次漸近暫存器(SAR) ADCLTC2373-18，元件具備卓越的100dB SNR性能。LTC2373-18 所具備的可編程定序器可儲存多達16個控制字，以用來配置多工器（MUX）和輸入範圍，使其可透過多種MUX 訊道配置簡易地混搭全差動及模擬差動輸入範圍。藉由分享元件上MUXOUT/ADCIN針腳間的單一外部驅動器電路，單端輸入訊號可轉換至ADC核心的全差動輸入範圍，因此能夠實現8個單端輸入上ADC的全100dB SNR 效能。 LTC2373-18帶領凌力爾特16位元/18位元8通道多工SAR ADC系列，其可透過SPI相容介面通訊，具備500ksps 及1Msps的採樣率，同時可於18位元實現100dB SNR、以及於16位元實現96dB SNR，並具備±4.096V全差動輸入範圍。LTC2373系列於小型25mm2 QFN-32封裝中整合了精準的頻隙參考，具備低漂移和保證20ppm/ºC最大溫度係數以及高性能參考緩衝器。該元件採用單一5V電源供電，於1Msps僅耗40mW功率。 LTC2373-18 目前供貨商業、工業及汽車 (–40oC 至125oC) 溫度等級元件。千顆量購計之單價為$17.35美元起。LTC2373 SAR ADC 系列之DC2071A 評估板可透過www.linear.com/demo 或各地凌力爾特分公司洽詢。更多資訊請參閱 www.linear.com/product/LTC2373-18

LTC2373-18特性摘要

• 1Msps 傳輸率 • 保證18位元無缺碼

• 8通道多工器具備可選的輸入範圍

o 全差動

o 模擬差動單極

o 模擬差動雙極

• INL: ±2.5LSB (最大值)

• SNR: 100dB (全差動)/ 95.5dB (模擬差動) (典型值) at fIN = 1kHz

• THD: –110dB (典型值) at fIN = 1kHz

• 可編程的定序器

• 可選式數位增益壓縮

• 單一 5V 電源具備 1.8V 至 5V I/O 電壓

• SPI相容串列 I/O

• 晶片上 2.048V 參考及參考緩衝

• 無Pipeline 延遲, 無週期延遲

• 功耗 40mW (典型值)

• 保證可操作於125°C

• 32接腳 5mm × 5mm QFN 封裝

※相關美金報價資訊僅供參考，各地價格因稅及匯率等影響而異，詳情請洽各分公司。

關於凌力爾特凌力爾特(Linear Technology Corporation )為 S&P 500 公司之一，三十年來致力為全球主要公司設計、製造及行銷廣泛的高效類比IC，該公司的產品在類比世界和數位電子產品間提供了關鍵的銜接，包括通訊、網路、工業、汽車、運算、醫療、儀器、消費性，以及軍事和航太系統。凌力爾特之產品涵蓋電源管理、資料轉換、訊號處理、RF和介面IC、µModule子系統，以及無線感測網路產品。如需更多資訊請參閱www.linear.com
