凌力爾特60V 三組輸出、 29µA IQ 降壓/降壓/升壓 DC/DC 控制器

本文作者：凌力爾特點擊： 2015-03-03 10:28

前言：

可於汽車及重型卡車之 Start/Stop 系統維持穩壓

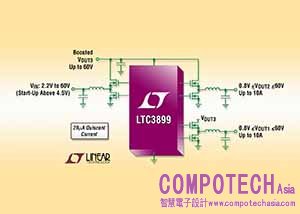

2015年3月3日--凌力爾特(Linear Technology Corporation)日前發表一款三組輸出（降壓、降壓、升壓）29µA靜態電流同步DC/ DC控制器LTC3899，可於2.2V至60V的輸入電壓範圍保持輸出穩壓。12V汽車電池會在引擎重新啟動或冷啟動時降至4V以下，導致操作於5V以上電壓的資訊娛樂系統和其他電子產品的重設，而該升壓轉換器可饋送兩個降壓轉換器，以避免汽車電池壓降時的輸出壓差，這是在汽車start/stop系統上的實用功能，因這些系統會在怠速時關閉引擎以節省燃油。元件的60V最大輸入電壓涵蓋雙電池卡車應用，或者該降壓控制器可從輸入供電，以作為通用三組輸出控制器。

LTC3899可於開機時操作於4.5V至60V的輸入電壓，並於開機後維持低至2.2V的操作。該升壓和降壓轉換器可產生高達60V的輸出電壓，效率高達95％。在輸入電壓可能超過調節之輸出電壓的應用中， LTC3899可維持同步升壓MOSFET連續開啟，以使輸出電壓以最小的功耗追隨輸入電壓。

此外，LTC3899還可被配置為Burst Mode®模式操作，以在待機模式之輸出穩壓時降低單一通道靜態電流至29µA（所有三個通道開啟為39µA），其為保存電池續航力的實用功能。強大的1ohm 晶片上N通道閘極驅動器可將MOSFET的開關損耗降至最低，並為每通道提供高於10安培的輸出電流，而該電流僅由外部元件限制。此外，每個轉換器的輸出電流可透過監測橫跨電感（DCR）的壓降、或使用感測電阻來感測。LTC3899的定頻電流模式架構允許50kHz至 900kHz的定頻，或可同步至75kHz至850kHz間的外部時脈。其他功能包括用於IC電源和閘極驅動器的晶片上LDO、輸出電壓追踪或可調式軟啟動、電源良好訊號和選配式外部VCC 偏置輸入。

LTC3899 目前供貨38接腳SSOP 及 38接腳5mm x 7mm QFN 封裝。目前提供四組溫度等級版本元件，包括延展及工業等級元件可操作於 –40 至125°C ，高溫汽車等級可操作於–40°C 至150°C，軍事等級元件則可操作於–55°C至 150°C。千顆量購計之單價為$4.95 美元起。更多資訊請參閱 www.linear.com/product/LTC3899

LTC3899特性摘要

• 於引擎重啟時保持所有輸出穩壓
• 寬廣輸入電壓範圍: 開機時4.5V 至38V, 開機後降至 2.2V
• 升壓輸出電壓達 60V
• 降壓輸出電壓範圍: 0.8V 至 60V
• 於待機狀態下29µA 低靜態電流
• 效率達 95%
• 強大的晶片上所有 N通道閘極驅動器
• RSENSE 或 DCR電流感測
• Power Up/Down 追蹤及定序
• 電流模式控制
• 固定可設定操作頻率 50kHz 至 900kHz
• 可同步操作頻率 75kHz 至 850kHz
• 延展及工業溫度等級: –40°C 至 125°C 操作接面溫度
• 汽車溫度等級: –40°C 至 150°C 操作接面溫度
• 軍事溫度等級: –55°C至 150°C 操作接面溫度

※相關美金報價資訊僅供參考，各地價格因稅及匯率等影響而異，詳情請洽各分公司。

關於凌力爾特
凌力爾特(Linear Technology Corporation )為 S&P 500 公司之一，三十年來致力為全球主要公司設計、製造及行銷廣泛的高效類比IC，該公司的產品在類比世界和數位電子產品間提供了關鍵的銜接，包括通訊、網路、工業、汽車、運算、醫療、儀器、消費性，以及軍事和航太系統。凌力爾特之產品涵蓋電源管理、資料轉換、訊號處理、RF和介面IC、µModule子系統，以及無線感測網路產品。如需更多資訊請參閱www.linear.com
