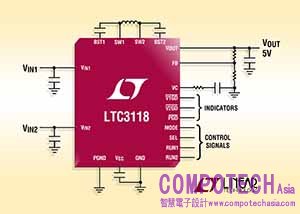

2015年3月12日--凌力爾特 (Linear Technology)日前發表雙組輸入、具備寬廣電壓範圍的同步升降壓DC/DC轉換器LTC3118，元件具備智慧型整合式低損耗PowerPath™控制，獨特的電源開關架構可在從輸入電源至一個高於、低於或等於輸入的可編程設計輸出電壓範圍內達到高效運作 。當一次側輸入被中斷時，雙組輸入能力使該元件適用於使用電池或超級電容來作為二次側或備份輸入的應用。同樣地，使用如牆式電源轉接器和鋰電池的多個電源應用可利用LTC3118的雙輸入和升降壓能力。LTC3118可從各種電源提供高達2A的連續輸出電流，包括單顆或多顆電池、超級電容和牆式電源轉接器。兩個輸入上的2.2V至18V和2.0V至18V輸出範圍可透過高於、低於或等於穩壓輸出的輸入提供穩壓輸出。
LTC3118採用低雜訊、電流模式升降壓架構，具備固定的1.2MHz開關頻率。其獨特的設計提供降壓和升壓模式之間連續、無抖動的轉換，非常適用於RF和其它具雜訊敏感度的應用。LTC3118的內建低損耗PowerPath控制器可由使用戶編程，以在輸入間排定優先性並無縫轉換，同時保持輸出電壓穩壓。結合極小外部零組件及4mm x 5mm QFN或TSSOP-28E封裝，提供了一個纖小的解決方案。
LTC3118採用低雜訊、電流模式升降壓架構，具備固定的1.2MHz開關頻率。其獨特的設計提供降壓和升壓模式之間連續、無抖動的轉換，非常適用於RF和其它具雜訊敏感度的應用。LTC3118的內建低損耗PowerPath控制器可由使用戶編程，以在輸入間排定優先性並無縫轉換，同時保持輸出電壓穩壓。結合極小外部零組件及4mm x 5mm QFN或TSSOP-28E封裝，提供了一個纖小的解決方案。
LTC3118包括四組內部低RDS(ON) N通道MOSFET，以提供高達94％的效率。使用者可選的Burst Mode® 工作可降低輸入靜態電流至僅50µA，以提高輕負載效率並延長電池續航力。對於雜訊敏感性應用， Burst Mode則可被禁能。其它特性包括軟啟動、過壓保護、短路保護，過熱關機和輸出斷開。
LTC3118EUFD 目前供貨24接腳 4mm x 5mm QFN 封裝， LTC3118EFE 採用散熱加強型 28接腳 TSSOP 封裝，千顆量購計之單價為$5.75 美元起。工業等級版本元件保證可操作於–40°C 至125°C 接面溫度範圍。高溫等級版本的LTC3118HUFD 及 LTC3118HFE保證可操作於 –40°C 至150°C 接面溫度範圍，高可靠性軍事塑料等級 LTC3118MPUFD 及 LTC3118MPFE保證可操作於–55°C 至150°C 接面溫度範圍。所有版本均可供貨。如需更多資訊請參閱 www.linear.com/product/LTC3118。
LTC3118特性摘要
• 18V, 2A 雙組輸入同步升降壓
• 整合式高效率雙組輸入 PowerPath™ 和升降壓 DC/DC 轉換器
• 理想二極體或優先順序 VIN 選擇模式
• VIN1 和 VIN2 範圍：2.2V 至 18V
• VOUT 範圍：2V 至 18V
• 任一 VIN 可以高於、低於或等於 VOUT
• 可在 2A 產生 5V (對於 VIN > 6V)
• 1.2MHz 低雜訊定頻操作
• 電流模式控制
• 全內部 N通道 MOSFET
• 接腳可選的 PWM 或Burst Mode® 操作
• 準確、獨立的 RUN 接腳門檻
• 效率高達 94%
• VIN 和 VOUT 電源良好指示器
• IQ 在睡眠模式中為 50μA，而在關機時則為 2μA
• 4mm x 5mm 24 接腳 QFN 封裝或 28 接腳 TSSOP 封裝
• 18V, 2A 雙組輸入同步升降壓
• 整合式高效率雙組輸入 PowerPath™ 和升降壓 DC/DC 轉換器
• 理想二極體或優先順序 VIN 選擇模式
• VIN1 和 VIN2 範圍：2.2V 至 18V
• VOUT 範圍：2V 至 18V
• 任一 VIN 可以高於、低於或等於 VOUT
• 可在 2A 產生 5V (對於 VIN > 6V)
• 1.2MHz 低雜訊定頻操作
• 電流模式控制
• 全內部 N通道 MOSFET
• 接腳可選的 PWM 或Burst Mode® 操作
• 準確、獨立的 RUN 接腳門檻
• 效率高達 94%
• VIN 和 VOUT 電源良好指示器
• IQ 在睡眠模式中為 50μA，而在關機時則為 2μA
• 4mm x 5mm 24 接腳 QFN 封裝或 28 接腳 TSSOP 封裝
※相關美金報價資訊僅供參考，各地價格因稅及匯率等影響而異，詳情請洽各分公司。
