瑞薩電子全新微控制器解決方案以前所未有的整合度,在家用與工業感測系統中於待機模式時可減少功耗約達30%
前言：
RL78/I1D微控制器以1 MHz 運作時可提供業界最低功耗，並具備完整的晶片內建類比功能，適用於緊急事故、安全偵測器及感測器應用
2015年4月23日--先進半導體解決方案之頂尖供應商瑞薩電子(TSE：6723)宣佈推出RL78/I1D微控制器(MCU)群組。RL78/I1D群組實現業界最低功耗並整合豐富的類比功能，適用於各種感測應用。更具體來說，RL78/I1D的功能已針對偵測器進行最佳化，這些偵測器可感測到煙霧、氣體、動作或震動等感測器的輸出中的微小變化。
在無需CPU介入的情況下，利用資料傳輸控制器(DTC)、事件鏈接控制器(ELC)及資料運算迴路(DOC)等功能執行資料處理與傳輸，以及實作長時間間隔計時器的能力，有助於在間歇性系統運作時進一步降低功耗約30%。在低功耗運作模式下，RL78/I1D群組擁有遠低於競爭產品的運作電流，並可從停止模式狀態中快速喚醒。僅僅是MCU即可對系統的整體效能帶來極大的貢獻。
為協助降低系統成本並進一步縮小體積，新款RL78/I1D群組整合一般用途微分輸入運算放大器、12位元A/D轉換器及比較器。如此可將連接感測器所需的類比周邊功能結合在單晶片上。
RL78/I1D群組MCU的主要功能：
(1) 偵測感測器細微訊號所需的晶片內建類比周邊功能
依據封裝類型，有四種不同的微分輸入運算放大器，每個放大器都有兩個輸入腳位及一個輸出腳位，最多有17個A/D轉換器通道和2個類比比較器。藉由將火災偵測器、氣體偵測器、玻璃破碎偵測器及安全系統等應用所需要的類比功能結合至單晶片，RL78/I1D群組可大幅降低系統成本並縮小產品體積。
依據封裝類型，有四種不同的微分輸入運算放大器，每個放大器都有兩個輸入腳位及一個輸出腳位，最多有17個A/D轉換器通道和2個類比比較器。藉由將火災偵測器、氣體偵測器、玻璃破碎偵測器及安全系統等應用所需要的類比功能結合至單晶片，RL78/I1D群組可大幅降低系統成本並縮小產品體積。
(2) 創新的Snooze Mode功能可在無需CPU介入的情況下進行資料處理與傳輸。
資料傳輸控制器(DTC)或事件鏈接控制器(ELC)可用於啟動感測器、啟動運算放大器以放大感測器訊號，以及傳送A/D轉換結果。資料運算迴路(DOC)會比較傳輸後的A/D轉換結果與門檻值，判斷是否需要啟動CPU。上述創新的Snooze Mode功能在待機模式下無需CPU介入即可運作，並可在火災偵測器、氣體偵測器、玻璃破碎偵測器及安全系統(人體感測器)等產品中降低約30%的功耗。
資料傳輸控制器(DTC)或事件鏈接控制器(ELC)可用於啟動感測器、啟動運算放大器以放大感測器訊號，以及傳送A/D轉換結果。資料運算迴路(DOC)會比較傳輸後的A/D轉換結果與門檻值，判斷是否需要啟動CPU。上述創新的Snooze Mode功能在待機模式下無需CPU介入即可運作，並可在火災偵測器、氣體偵測器、玻璃破碎偵測器及安全系統(人體感測器)等產品中降低約30%的功耗。
(3) 動態切換運作模式以符合系統狀態
RL78/I1D群組可在低功率運作模式與高速運作模式中動態切換，以符合系統狀態。在低功率運作模式中，當供應電壓為1.8 V ≤ VDD ≤ 3.6 V、運作頻率為1 MHz時，其運作電流僅124 μA (典型值)，遠低於競爭產品。另外，以中速晶片內建振盪器時鐘(4 MHz)做為主要系統時鐘時，僅需4 μs (最大值)即可從停止模式中喚醒。如此一來，可降低喚醒時的功耗並讓微控制器自行運作，有助於提升系統的整體電源效率。
RL78/I1D群組可在低功率運作模式與高速運作模式中動態切換，以符合系統狀態。在低功率運作模式中，當供應電壓為1.8 V ≤ VDD ≤ 3.6 V、運作頻率為1 MHz時，其運作電流僅124 μA (典型值)，遠低於競爭產品。另外，以中速晶片內建振盪器時鐘(4 MHz)做為主要系統時鐘時，僅需4 μs (最大值)即可從停止模式中喚醒。如此一來，可降低喚醒時的功耗並讓微控制器自行運作，有助於提升系統的整體電源效率。
供貨情況
RL78/I1D群組有13種產品版本，封裝腳位數包含20至48個腳位，晶片內建快閃記憶體容量則有8、16及32 KB。目前已開始量產，預計至2015年12月之合併產能可達每月40萬顆。(供貨情況如有變更，將不另行通知。)
RL78/I1D群組有13種產品版本，封裝腳位數包含20至48個腳位，晶片內建快閃記憶體容量則有8、16及32 KB。目前已開始量產，預計至2015年12月之合併產能可達每月40萬顆。(供貨情況如有變更，將不另行通知。)
關於RL78/I1D之主要規格，請參閱附件。
關於瑞薩電子
瑞薩電子株式會社(TSE:6723)為全球第一的微控制器供應商，同時也是SoC系統晶片與各式類比及電源裝置等先進半導體解決方案的領導品牌之一。經由NEC電子(TSE:6723)與瑞薩科技的業務整合，瑞薩電子自2010年4月1日起正式營運，業務範圍則涵蓋了各種應用裝置的研發、設計與生產。總部位於日本的瑞薩電子，子公司遍及全球20個國家，如欲了解更多資訊，請造訪www.tw.renesas.com。
附件

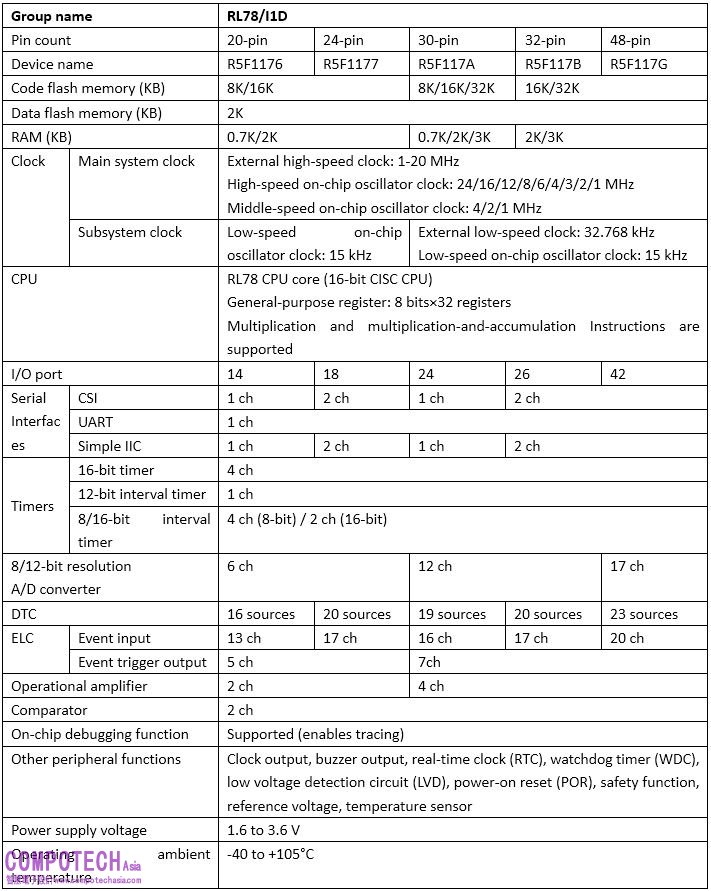

Main Specifications of the RL78/I1D Group of Microcontrollers
(Remarks)
All other registered trademarks or trademarks are the property of their respective owners.
