Epson發表全新低耗能32位元S1C31系列快閃記憶體微控制器
前言：
首款S1C31W74 MCU採用ARM® Cortex®-M0+處理器 使電池續航力倍增
2016年2月16日--全球石英晶體技術領導品牌精工愛普生公司（東京證交所[TSE]代號：6724，簡稱Epson）開發出首款整合32位元快閃記憶體的微控制器（MCU）S1C31W74並已進入送樣階段，這是Epson全新系列的低耗能微控制器，將於2016年7月開始量產出貨，預計每月生產200,000顆。

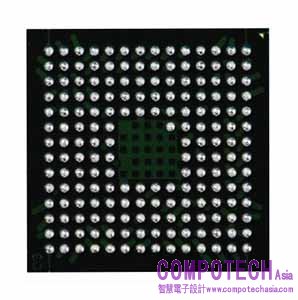

S1C31W74 32位元快閃記憶體微控制器：VFBGA8HX-181封裝晶片的頂部影像（左）及底部影像
Epson獨創的16位元快閃記憶體微控制器，因具備超低耗能的特色而深獲市場肯定，成為嵌入行動裝置的熱門首選。而在近期數量迅速增加的穿戴式產品，也讓高效能與低耗能的兼顧成為產品設計的一大艱難課題。
為提供優異的效能並同時兼顧電池續航力，Epson首次採用ARM® Cortex®-M0+處理器，開發出全新的S1C31系列MCU，而S1C31W74則是該系列的首款產品。ARM® Cortex®-M0+處理器註一是安謀國際（ARM）能源效率最佳的處理器，Epson基於獨家低漏電流製程與電路技術，開發出僅需極少電力但效能強大的MCU，藉此倍增電池續航力。
S1C31W74在即時時脈（RTC）模式下僅需900 nA的電流，運行模式亦只需要150 µA/MHz，電池續航力高達Epson原始核心32位元快閃記憶體MCU的兩倍註二。S1C31W74的能源效率等級，能夠進一步滿足不需要充電的智慧型手錶，以及物聯網（IoT）環境監控用的終端裝置，S1C31W74低耗能的特性尤其符合這兩項應用的需求。
S1C31W74是將一個單晶片整合在1-mm薄的VFBGA8HX-181封裝中。整合電路包含一個可以直接顯示，解析度高達2,304點的LCD驅動器、一個USB 2.0全速裝置控制器、512 KB快閃記憶體，以及128 KB RAM。Epson也計劃提供裸晶形式的S1C31W74，透過功能封裝可協助使用者減少材料支出並節省機板空間。
Epson也將提供選購的開發套件，其中包含開發板、除錯探針與IDE。IDE則採用IAR Systems（瑞典烏普薩拉）提供的IAR Embedded Workbench® for ARM®。
Epson將持續致力於運用獨家「省、小、精」核心技術解決方案，協助客戶提升產品效能。
註一：ARM及Cortex為ARM Limited在歐盟及其他國家的註冊商標並保留所有權利。
註二：在執行相同作業下，與S1C33L27 32位元快閃記憶體微控制器比較。
產品資訊連結：http://global.epson.com/products/semicon/products/mcu/armcore_index.html
註二：在執行相同作業下，與S1C33L27 32位元快閃記憶體微控制器比較。
產品資訊連結：http://global.epson.com/products/semicon/products/mcu/armcore_index.html
【S1C17W18系列產品簡介】
產品特色
1. 低電壓、低電流操作，能大幅延長電池使用壽命
- 保證運作範圍：1.8 V（伏特）- 3.6 V（伏特）
- 運行模式下的耗電量：150 µA/MHz
2. 連接各種感測器的介面
- R/F轉換器*1可用於溫度和溼度測量，以及UART、SPI和I2C序列介面
- 可增加機板配置設計彈性的通用連接埠多路轉換器*2
3. 內嵌電路可協助客戶降低產品零件數量、節省機板空間，並縮短軟體開發時間
- LCD驅動器，可直接驅動高達2,304點的LCD
- 可在20、16、12、8、2及1 MHz間切換的振盪器電路
- 供應電壓偵測器（SVD）電路不需要外部電源供應監控器
- QSPI，可透過外部的序列式快閃記憶體進行高速通訊
- 聲音產生器能支援三個八度音階、七個音符和七個休止符
- 可紅外線（IR）遙控輸出的紅外線遙控器*3
1. 低電壓、低電流操作，能大幅延長電池使用壽命
- 保證運作範圍：1.8 V（伏特）- 3.6 V（伏特）
- 運行模式下的耗電量：150 µA/MHz
2. 連接各種感測器的介面
- R/F轉換器*1可用於溫度和溼度測量，以及UART、SPI和I2C序列介面
- 可增加機板配置設計彈性的通用連接埠多路轉換器*2
3. 內嵌電路可協助客戶降低產品零件數量、節省機板空間，並縮短軟體開發時間
- LCD驅動器，可直接驅動高達2,304點的LCD
- 可在20、16、12、8、2及1 MHz間切換的振盪器電路
- 供應電壓偵測器（SVD）電路不需要外部電源供應監控器
- QSPI，可透過外部的序列式快閃記憶體進行高速通訊
- 聲音產生器能支援三個八度音階、七個音符和七個休止符
- 可紅外線（IR）遙控輸出的紅外線遙控器*3
產品規格
|
產品型號 |
S1C31W74 |
|
CPU核心 |
ARM® Cortex®-M0+ 32-bit RISC處理器（含乘法器） |
|
快閃記憶體 |
512 KB |
|
RAM |
128 KB |
|
指令快取記憶體 |
512位元組 |
|
操作電壓 |
保證操作範圍：1.8 V（伏特）- 3.6 V（伏特） 快閃記憶體執行重新寫入操作時的操作電壓：2.7 V（伏特）- 3.6 V（伏特） 使用LCD驅動器時的操作電壓：2.5 V（伏特）- 3.6 V（伏特） |
|
電流消耗 |
睡眠模式下RTC關閉：0.4 µA（標準） 睡眠模式下RTC開啟：0.9 µA（標準）*4 運行模式：150 µA/MHz（標準） |
|
LCD驅動器 |
最多2,304點（72 SEG x 25-32 COM） 最多1,920點（80 SEG x 17-24 COM） 最多1,408點（88 SEG x 1-16 COM） |
|
I/O連接埠 |
最多71個 |
|
R/F轉換器 |
1個輸入頻道（搭載24位元計算器的石英振盪器＊5） |
|
供應電壓偵測器 |
1.7 V至4.3 V，32個等級 |
|
USB |
2.0 FS裝置控制器，1個通道 |
|
序列介面 |
2通道UART，1通道SPI，以及2通道I2C型介面 QSPI：1通道 |
|
封裝 |
VFBGA8HX-181 （8 mm x 8 mm，含0.5 mm的焊球間距） 含80 µm（最低）銲墊間距的裸晶封裝 |
字彙解析
*1本電路能將電阻的變化轉換成頻率
*2本電路能讓使用者自由地將週邊電路的I/O功能指派給I/O連接埠
*3紅外線遙控用的控制電路
*4 CPU處於停止模式，僅執行RTC行事曆電路的狀態
*5使用電容和電阻來產生頻率的振盪器
*1本電路能將電阻的變化轉換成頻率
*2本電路能讓使用者自由地將週邊電路的I/O功能指派給I/O連接埠
*3紅外線遙控用的控制電路
*4 CPU處於停止模式，僅執行RTC行事曆電路的狀態
*5使用電容和電阻來產生頻率的振盪器
