Maxim推出除顫脈衝和ESD保護元件，漏電流減小100倍為醫療應用提供最佳保護
前言：
MAX30034替代現有多級保護電路並節省75%以上的空間
2017年3月1日--Maxim Integrated推出最新除顫保護元件MAX30034，可廣泛用於除顫儀、ECG(心電圖)診斷與監控等醫療設備，使其免受除顫脈衝和靜電放電(ESD)的衝擊。相比現有的處理方法和元件，該元件可簡化設計、節省75%以上的空間、削減材料清單，同時大幅提高性能。
• 有關MAX30034的更多資訊，請訪問：https://www.maximintegrated.com/cn/products/power/protection-control/protection-ics/MAX30034.html

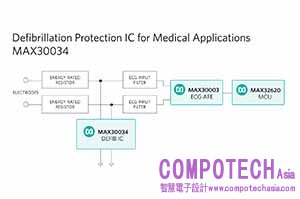

• 下載方框圖：https://www.maximintegrated.com/content/dam/images/newsroom/2016/MAX30034-block-diagram.jpg
• 下載高解析度圖片： https://www.maximintegrated.com/content/dam/images/newsroom/2016/MAX30034-PR-Image.png
• 下載方框圖：https://www.maximintegrated.com/content/dam/images/newsroom/2016/MAX30034-block-diagram.jpg
• 下載高解析度圖片： https://www.maximintegrated.com/content/dam/images/newsroom/2016/MAX30034-PR-Image.png
除顫儀和ECG監護儀設計面臨的一項挑戰是ECG輸入放大器必須承受心臟復蘇過程中的高壓脈衝。這些脈衝很容易破壞用於擷取毫伏級心電訊號的高靈敏度電子電路。為防止此類損害發生，需要在每路通道配置氣體放電管(GDT)和/或瞬態電壓抑制(TVS)元件，以及ESD保護二極體等多元件架構的三重保護。而且，該方案產生的漏電流(關鍵參數)相對較高，大約為1-2nA。
Maxim的四通道除顫保護元件MAX30034憑藉先進的半導體工藝，採用創新拓撲，能夠吸收並無損害地旁路高能量脈衝，使其遠離敏感電路。這款小巧、強大的產品只需要為每個通道配置一對外部電阻，即可輕鬆實現更小尺寸、更低漏電流的目標。MAX30034可以替代一級GDT和/或TVS，以及傳統方案中用於強制電路保護的二級ESD保護二極體。該元件在承受100,000次以上的除顫脈衝後，仍可保持漏電流低於10pA (比GDT/TVS降低100倍)。
主要優勢
• 易於設計：小尺寸單晶片方案，只需為每通道分別配置一對外部電阻
• 可靠性：經過100,000次5kV脈衝衝擊後，漏電流仍然比GDT/TVS方案低100倍
• 小尺寸：替代複雜的一級、二級和ESD保護方案，尺寸縮小75%以上；3mm x 5mm μMAX®封裝(0至70°C工作溫度範圍)
• 易於設計：小尺寸單晶片方案，只需為每通道分別配置一對外部電阻
• 可靠性：經過100,000次5kV脈衝衝擊後，漏電流仍然比GDT/TVS方案低100倍
• 小尺寸：替代複雜的一級、二級和ESD保護方案，尺寸縮小75%以上；3mm x 5mm μMAX®封裝(0至70°C工作溫度範圍)
評價
• Maxim Integrated工業和醫療部門執行總監Andrew Baker表示：「客戶需要創新、緊湊的元件，該元件完全改變了原有方案，克服了長久以來除顫脈衝對醫療設備保護所帶來的挑戰。」
• Maxim Integrated工業和醫療部門執行總監Andrew Baker表示：「客戶需要創新、緊湊的元件，該元件完全改變了原有方案，克服了長久以來除顫脈衝對醫療設備保護所帶來的挑戰。」
供貨
• 評估板供應中：MAX30034EVKIT#
• 所有Maxim授權經銷商均可提供現貨
• 評估板供應中：MAX30034EVKIT#
• 所有Maxim授權經銷商均可提供現貨
